KATO製 EF65 500番台を分解メンテナンスする リニューアル化後の製品

先般、ご紹介した常点灯化と逆起電流対策による後方チラつき軽減策を行った
KATO EF65 500番台
ちょっと走行時の安定性に欠ける感じがしますので分解清掃を行います。

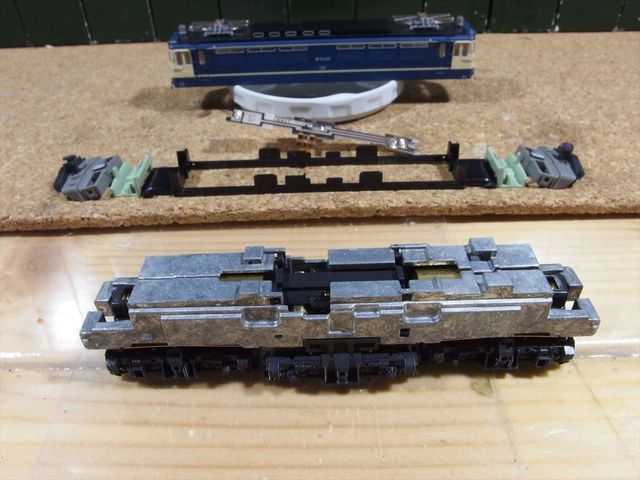

ボディを外します
リニューアルされた、このタイプのモノはライト基板とモーターをつなぐ金具の接点が悪と
ギクシャクする場合が有ります。
この仕様より、もう一つ前のタイプの方が集電性は良かった様に思うのですが?

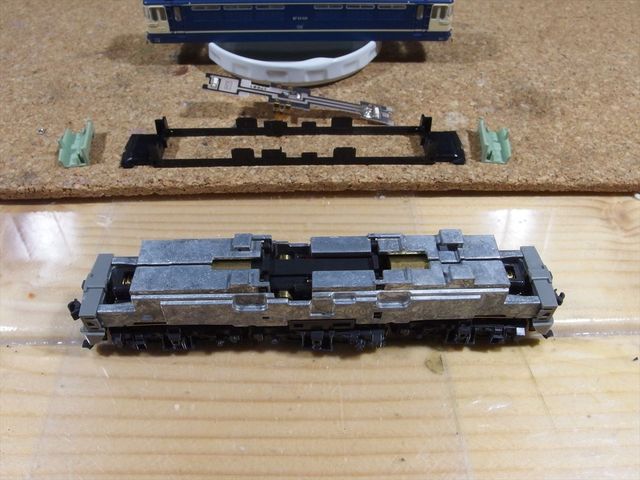

部品点数は増えましたね 30年以上前の製品を知る身からするとかなり代わりました。
昔の製品はダイキャストから直接モーターに集電してましたねー

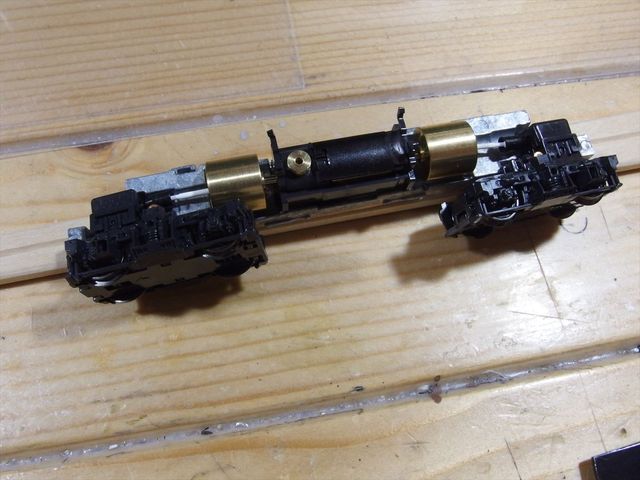

今回は集電と導通経路をメンテしますので、バラすのはここまで
集電で一番気になるのは、台車のタイヤと集電シューの部分、黒くなっていますので
このくぼみの部分をよく清掃します。
清掃にはコレが必要です。
ひと通り清掃をしたら組み直します。
ダイキャストと台車を取り付ける際、割り箸に両面テープを貼って、ダイキャストのフレームを
載せて作業をすると楽に台車を取り付けできます。
動作確認をして、ボディを載せて完了です。
今回、常点灯化とチラつき軽減対策を施しています。メンテをスルことで多少なりともチラつきを
少なく出来るのでは?と思いましたが・・・
余り代わりませんね 線路ももちろん清掃を実施していますがチラチキは発生します。
やっぱり、この現象は線路や車両の集電不良に寄って発生スルのではなく、モーターに寄る
逆起電力(流)によるものとよく分かりました。

動画に纏めています。下記を確認願います。
また、常点灯化、チラつき対策についてはメインブログ>クローゼットの中のおもちゃ箱
前照灯常点灯逆起電流対策を確認下さい。
