Nゲージ鉄道模型 モデモ 嵐電 モボ 逆起電流対策スナバ回路組込

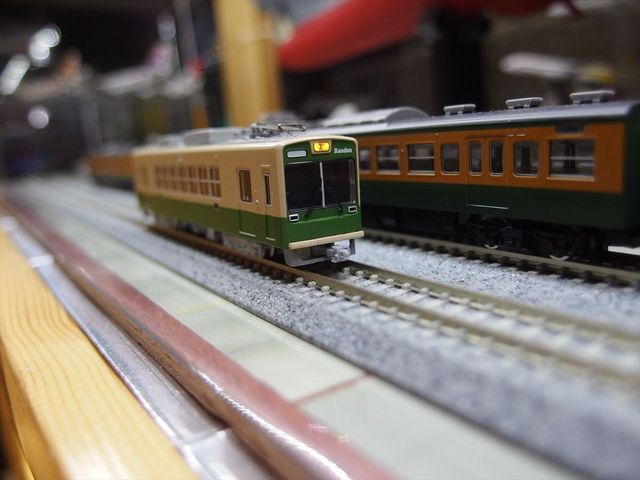

私の所で、単行での運用が多い車両として、モデモの嵐電が有ります。
【嵐電は愛称です、正式には京福電気鉄道です。】
この車両も逆起電流により、進行方向反対側のライトが点滅します。

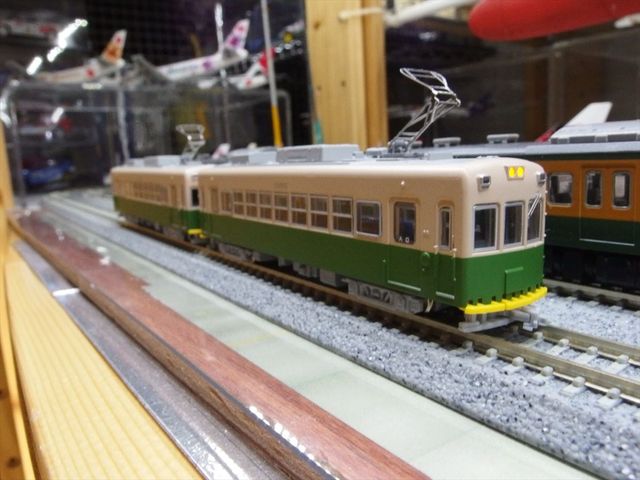

結構モボ101形は目立ちます。
スナバ回路を組み込みます。

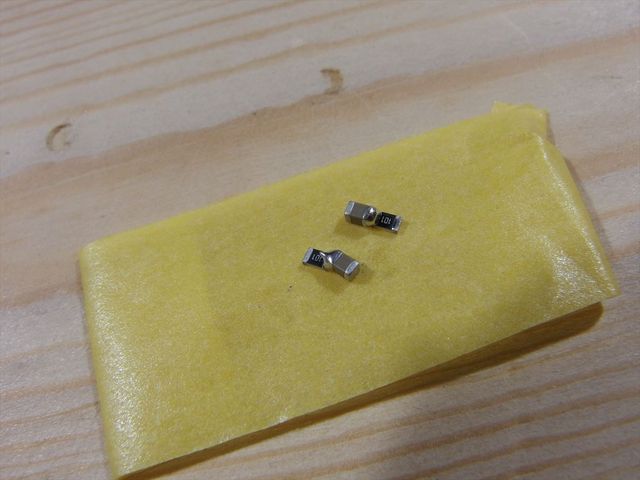

今回も1μFのコンデンサと100Ωの抵抗の組み合わせです。
改造に成りますので、取り扱い等は自己責任にてお願いします。
当方は失敗や破損については一切関知いたしません。

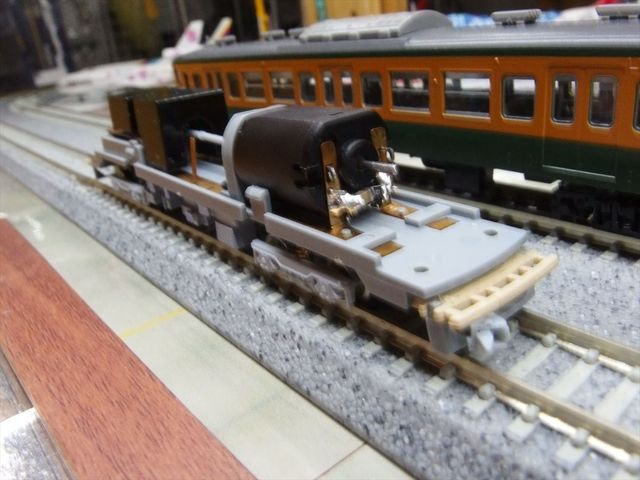

モーター給電部に並列に接続します。

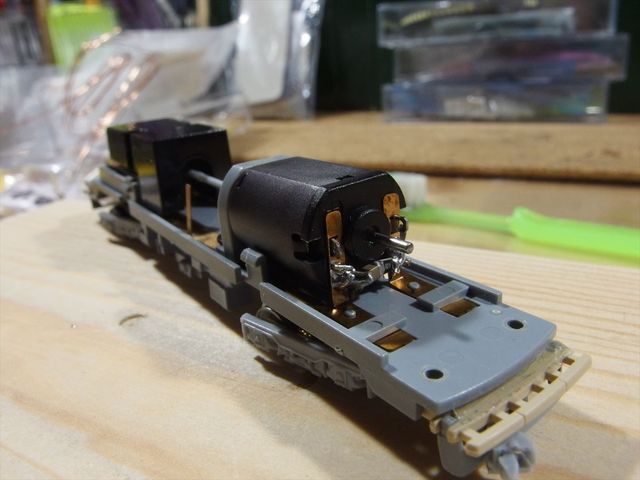

上部側だとライトユニットに接触しますので、下側に取り付けます。
ボディを載せる前に走行テストを行い、短絡していないか?発熱等がないかを確認します。
しばらく走行させて問題ないことを確認。

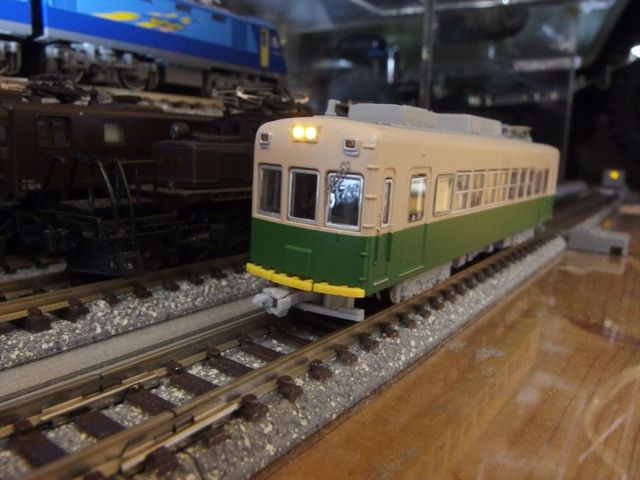

ボディを戻して、再度走行テストします。
安定して走行していますし、逆起電流も吸収出来ているようで、点滅が殆ど見受けられません。
動画はつぎの通りです。
