KATO 高松琴平電鉄30系タイプ 入線整備します。

ヘッドライト、テールライトの常点灯対応として、モーター車側のコンデンサーを
取り外す

コンデンサーを取ると、逆起電力による、ライト類の点滅が発生するので、その対応
として、スナバ回路の取付

自作室内灯として、先般購入した無極性LEDを使用した物を取り付けます。

最初のコンデンサー取り外しから

s-OLY31141

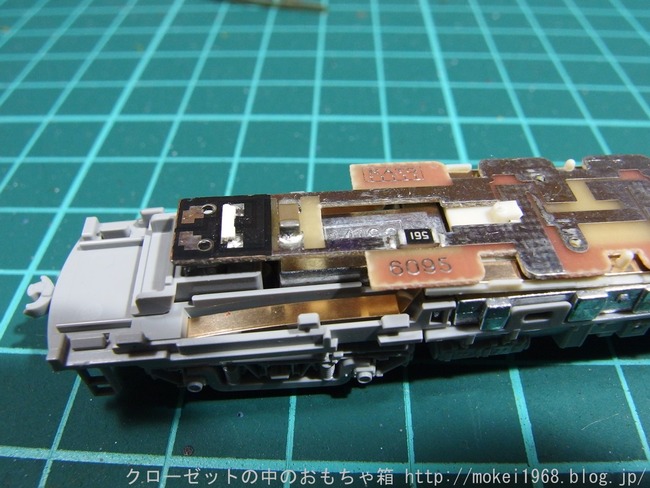

コンデンサーを取り外し

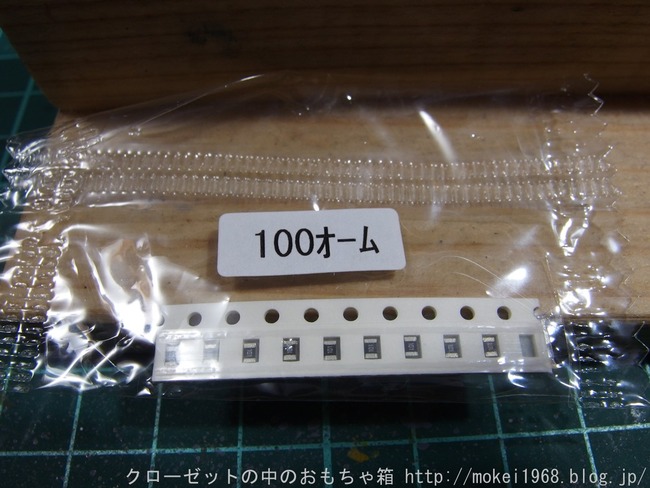

次、スナバ回路を 取り外したコンデンサーは大きいので、手持ちの物と交換、抵抗は
100Ω コンデンサーは1μFのものへ
s-OLY31143
上、写真のコンデンサーはもともとついてた物ですが、大きすぎて、室内カバーを
取り付けると浮いてしまうので、手持ちの小さいものへ
s-OLY31142
s-OLY31145

s-OLY31144

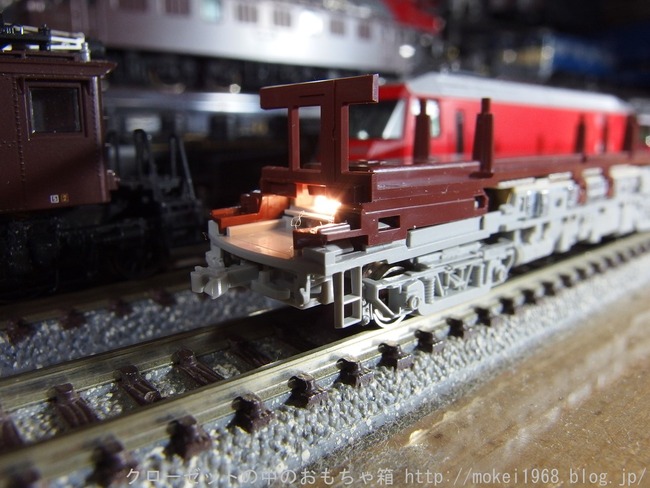

ヘッドライト、テールライトの常点灯を確認
スナバ回路による逆起電力の対策効果も確認

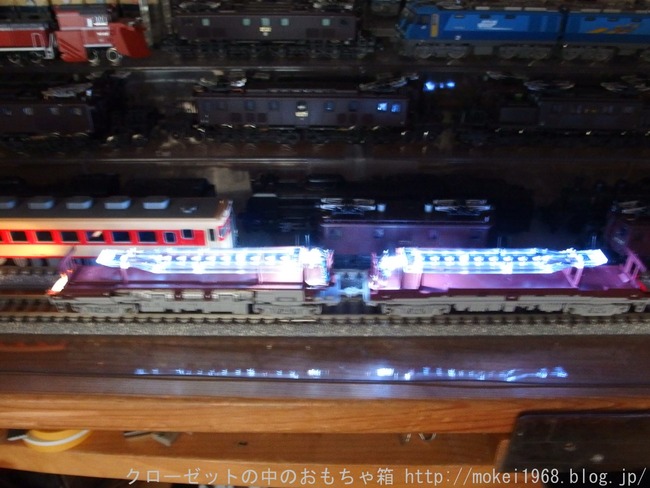

次に室内灯を取付
s-OLY31146
s-OLY31147
砲弾型の無極性LEDです。先般購入について書いたものです。
使う上で、砲弾の先端部分をヤスリを掛けて平にしました。

s-OLY31149
見た目はイマイチですねー まあー車体をかぶせるとあんまり目立たないので

s-OLY31148
s-OLY31150

s-OLY31152
s-OLY31153
s-OLY31154

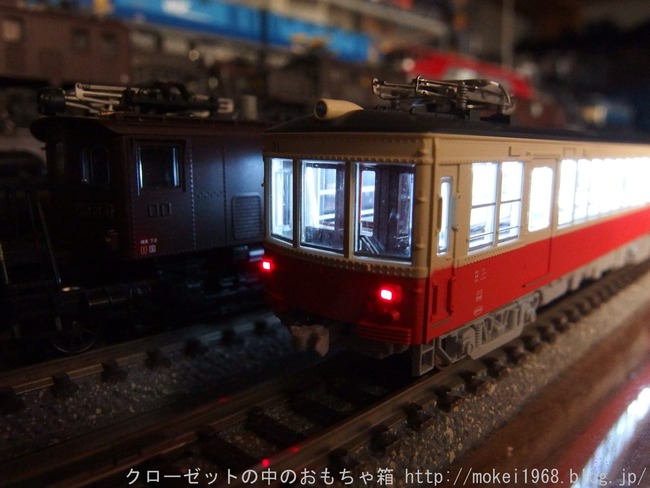

以上で作業としては終了です。
室内の天井面にアルミテープを貼った方が良いかな?



ジャンパ管も黒く塗って取付ました
行き先表示をどうしますかねー 調べてからですね
取り敢えず、入線工事は以上です。
