無極性3mm砲弾型LEDを入手しました。
秋月電子通商さんオンラインにて購入 購入時一つ30円✕50個+送料500円ですので
一つの単価としては40円ですね

s-OLY71049
s-OLY71054
s-OLY71055
s-OLY71056

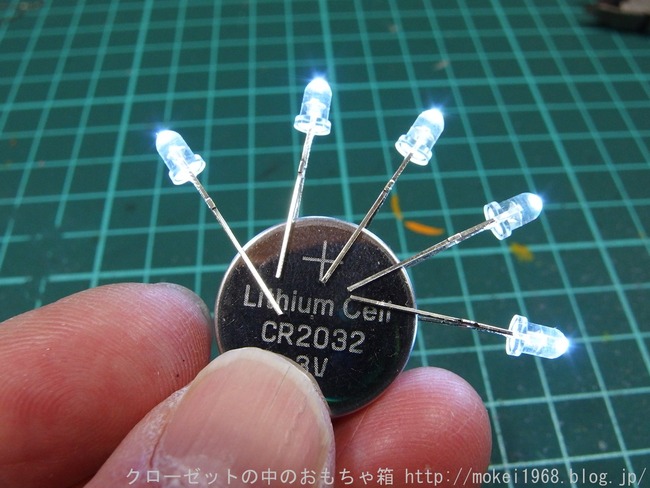

3vで確認 プラスとマイナスをひっくり返しても点灯するのって、なんか不思議ですよね
今まで、プラス・マイナスをキチンと合わさないと点灯しなかったのに・・・
だから無極性なんですけど・・・

s-OLY71050
無極性ですけど、アノードとカソードという形で長さは異なります。
s-OLY71051
今回は12Vの鉄道模型に使用しますので、抵抗を取り付けます470Ω以上なら問題は無いと
思いますが、安全を見て1KΩを取り付けます
s-OLY71052
s-OLY71053

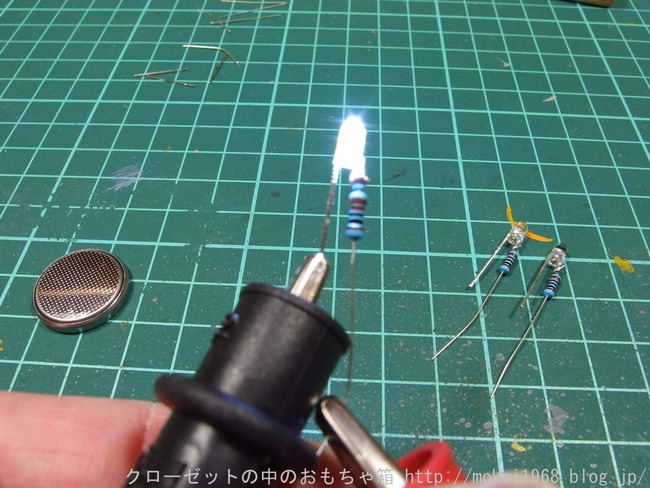

点灯テスト、コントローラーで前後の入れ替えを行っても問題なく点灯します。

動画で



下の写真は購入直後のKATO HO キハ58系キハ65です
ヘッドライトと方向幕が電球なんですよねー
OLY15901_R
OLY15900_R
電球そのものの色ですねー
OLY56063_R
新品の時のライトユニットはこんな感じでしたね 左が幕用 右がヘッドライト用でした
前回は、このヘッドライト部分をLEDに交換していましたが、ヘッドライトはLEDの極性
を使えたのですが、方向幕は前後ともに点灯なので、ここに小さいブリッジダイオード
が入れられずに、交換していませんでした。

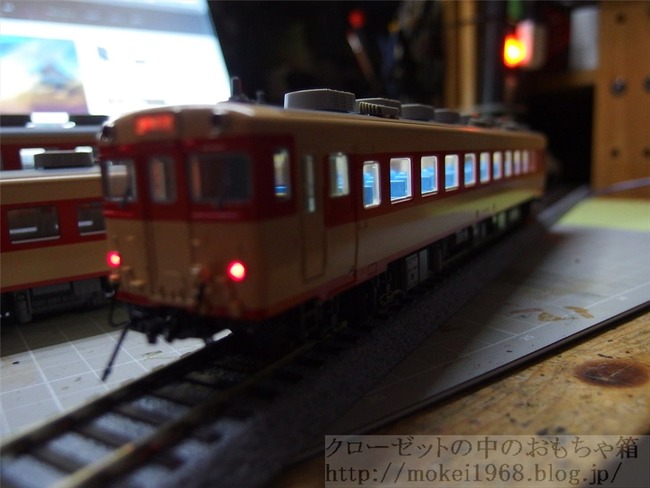

OLY76089_R
ヘッドライトはLEDにしたので明るいですけど、方向幕がくらい・・・

OLY76086_R
OLY76096_R
OLY76095_R

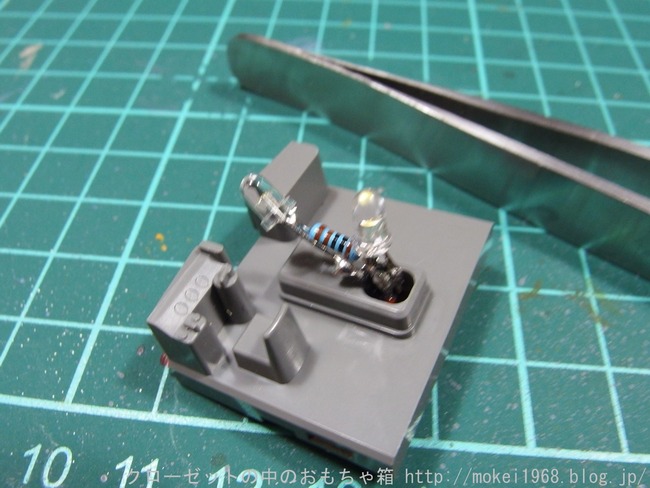

で、今回無極性の砲弾型LEDなら入るだろうと言うことで
s-OLY71062
むっちゃぶれてるな 失礼 交換しました。
s-OLY71063
s-OLY71064
s-OLY71071
s-OLY71072
s-OLY71069
s-OLY71070

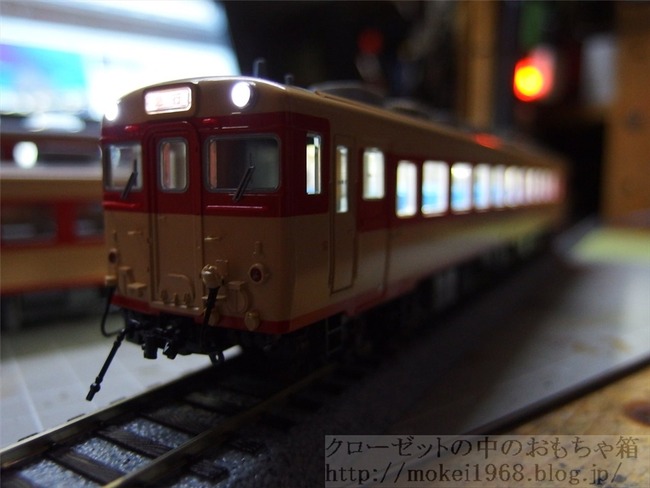

LEDに交換すると、かなり明るくなりますね
それに白く見えるので、やっぱりこちらの方がいいですね
s-OLY71075
s-OLY71074

Nゲージの室内灯にも使えますね、ブリッジダイオードを使わなくて済みますので
作成工数も下げられそうですが、でも、砲弾型の場合は導光材が必要になり、配光が
片方からの照射だと反対側が明るくならないとか、いろいろと問題もありますから
そのあたりは車両との兼ね合いで、テープLEDを使用するかどうかの判断になるのでは?
と思います。
