緩急車への自作LED室内灯取り付けを続けます。
今回はKATO ヨ3000です。
OLY99993_R

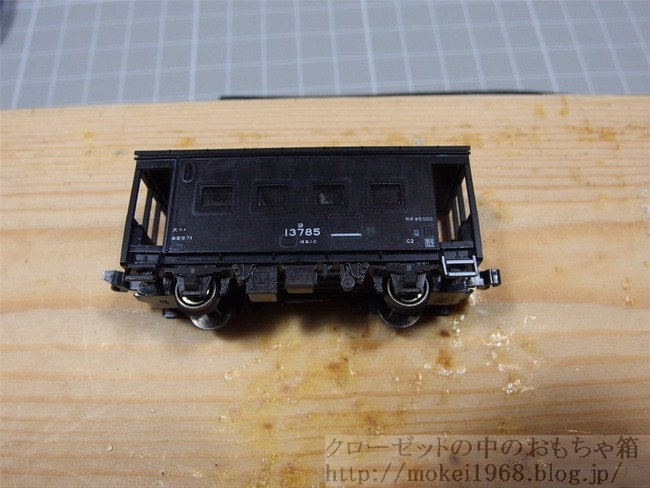

 真っ暗は寂しいですねー
OLY90012_R
 バラします
OLY90013_R

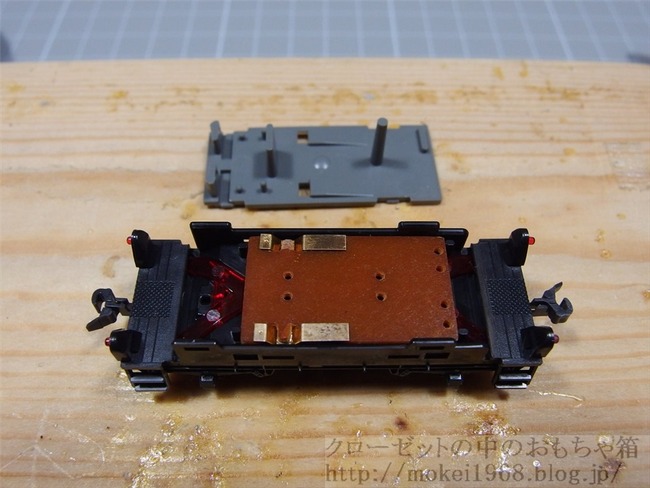

 良さげなスリットが開いてます
OLY90014_R
OLY90015_R
 この構造簡単ですね~ 一番簡単に作れますね
OLY90016_R
 ライトユニットを作ります。テープLEDから切り出した一ユニットを使います。今回は抵抗が付いて
いない部分を使いますので、定電流ダイオード20mAを使います。
OLY90017_R

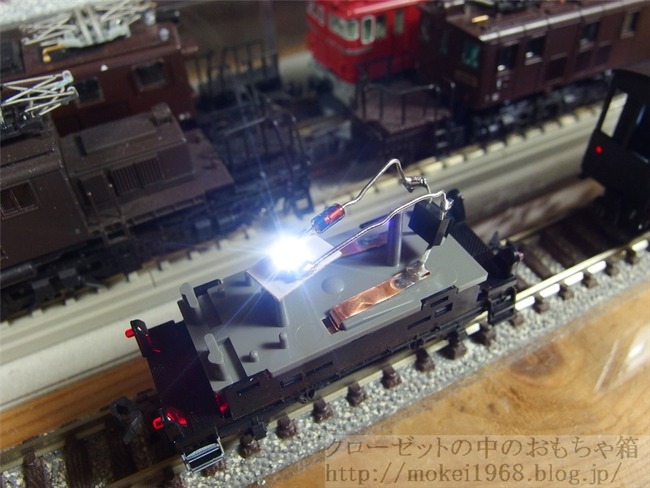

 銅板のリードとブリッジダイオードをはんだ付けして、もう少し上がわのリードを短くしても良かった
ですね~ (笑)
今回LEDの取り付け方向を反対にしてしまったので・・・まあ、反射光の方が広がるしって事で
屋根方向に点灯させます この辺は臨機応変に対応しましょう・・・失敗を悔やまない・・・(笑)
OLY90018_R

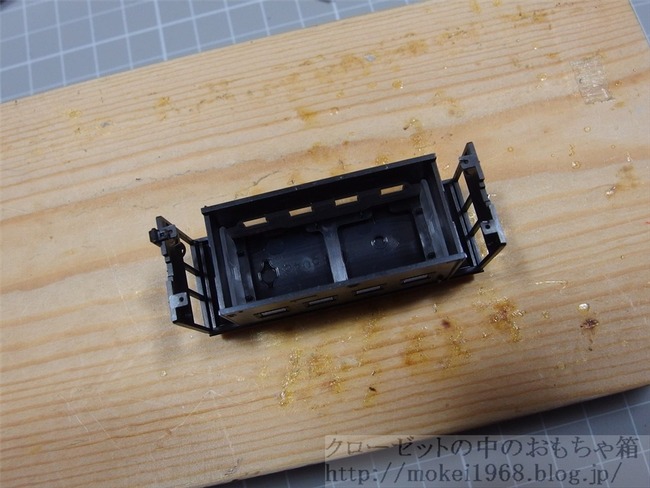

 透過しないと思いますが
OLY90019_R
 アルミテープを貼ります、反射して室内に光も回り込みますので
OLY90020_R
OLY90021_R
OLY90022_R
OLY90023_R

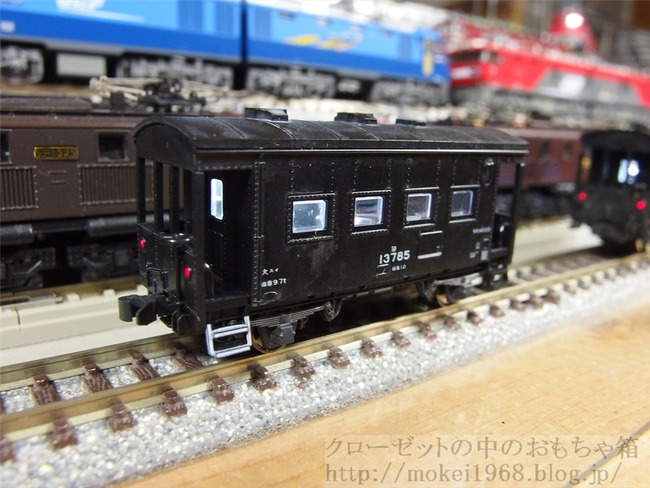

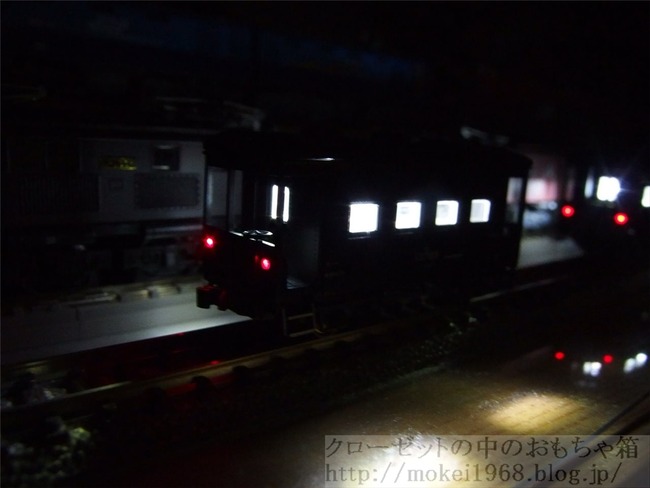

 はい、出来上がり 一番カンタンですねー 後ろのは先に作ったワフです、作業中ずっと点灯テスト
しています。匂いや温度に気をつけて見ながら作業。
一時間以上点灯させていますが、問題は発生していません。

続く
