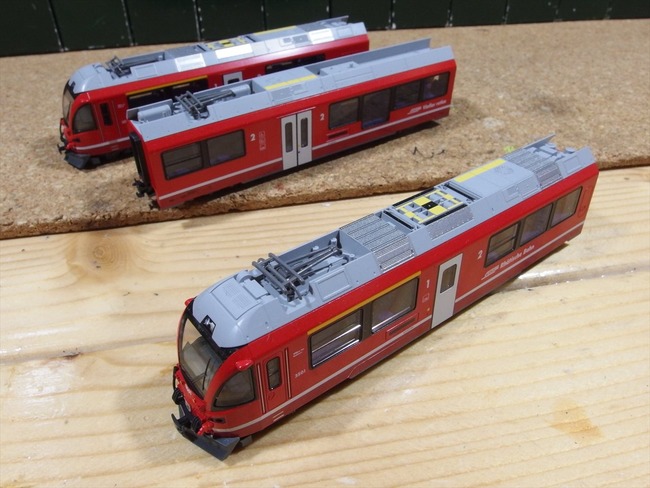

KATO レーティッシュ鉄道 アレグラ号に自作テープLED室内灯を取り付けます。
OLY61475_R
外国型車両ですので、従来の方法がそのまま流用できるのか?
OLY61476_R

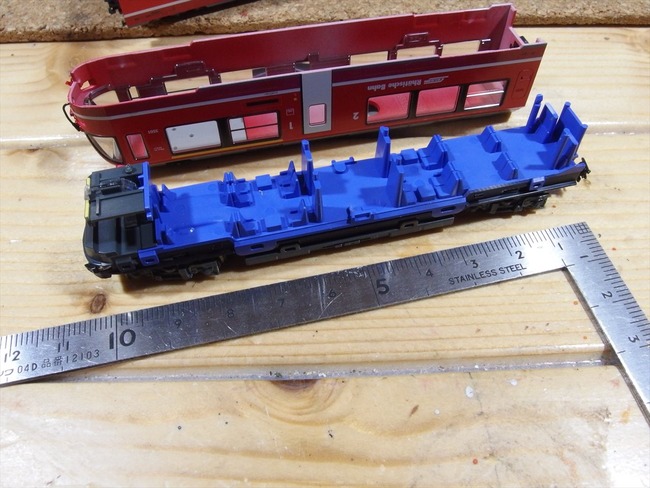

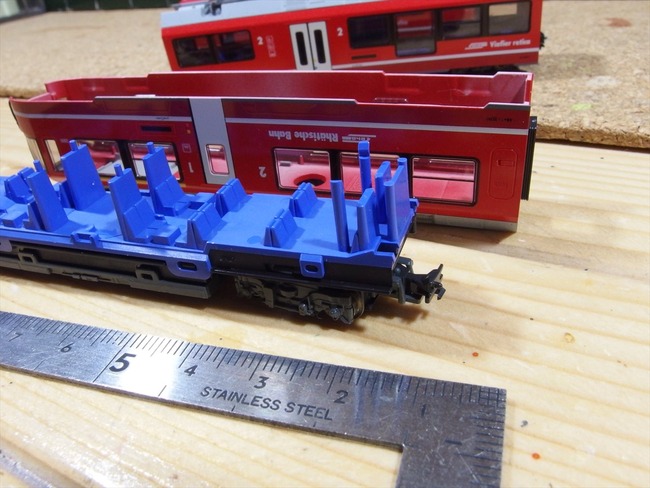

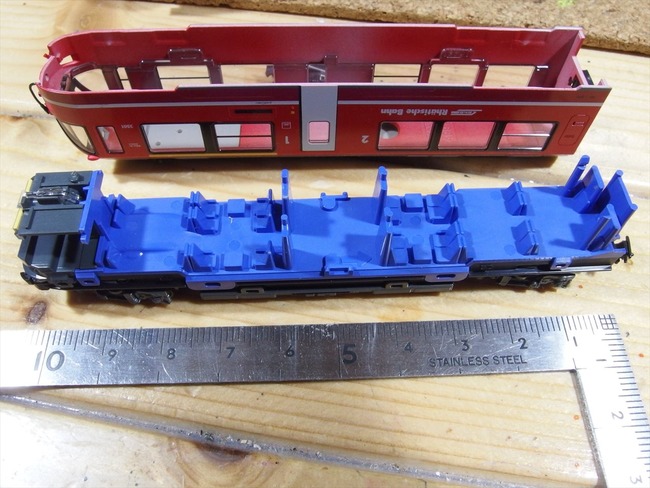

先ず、車体長が短いです。
OLY61477_R
この長さだと、5cm単位のユニットに成ります。
OLY61478_R
この製品は室内灯がKATOのLEDタイプのみが対象に成るようで、照明ユニットの取り付け部が
かなり狭いです。OLY61479_R

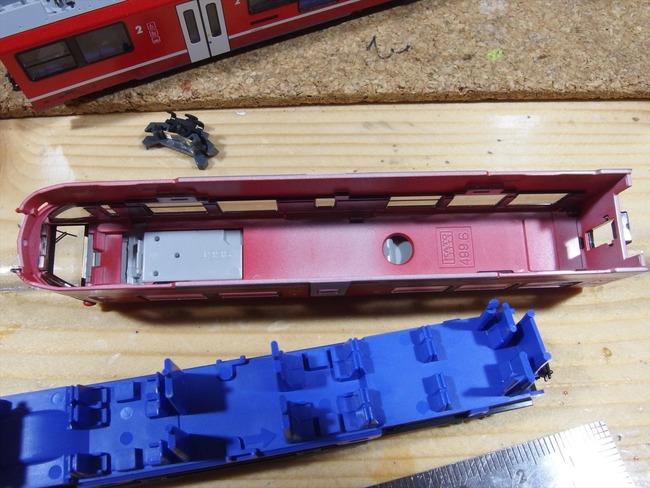

ボディの裏側は問題ないようです、KATO製品ですので他社製品の様にライトの光が透ける事は
無いと思います。
OLY61480_R

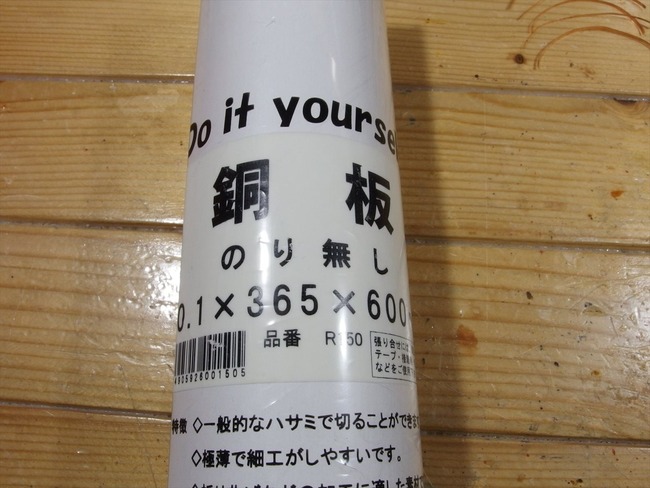

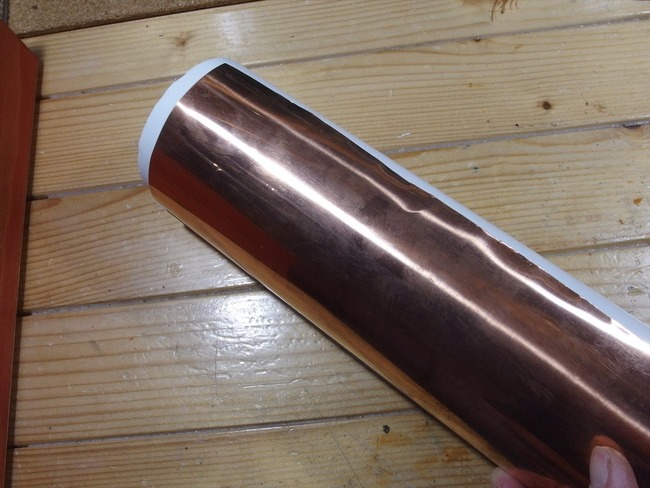

材料について、給電部分の素材は銅板を使用しています。私はホームセンターでこちらを購入しています。
使用する分量に対して、かなり大きいです。
OLY61481_R
もうこの銅板を切断用に一本ハサミを用意しており、銅板を切るときはハサミで切ります。
OLY61482_R
OLY61483_R

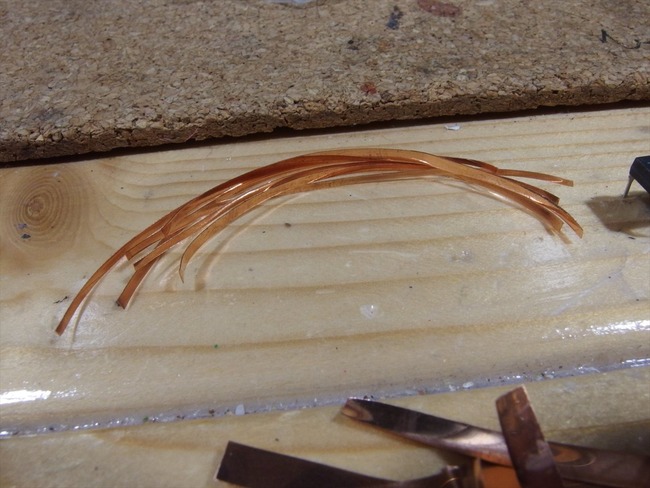

テープLEDに取付ける側と車体側の給電用のリードとを切り出します。
OLY61484_R

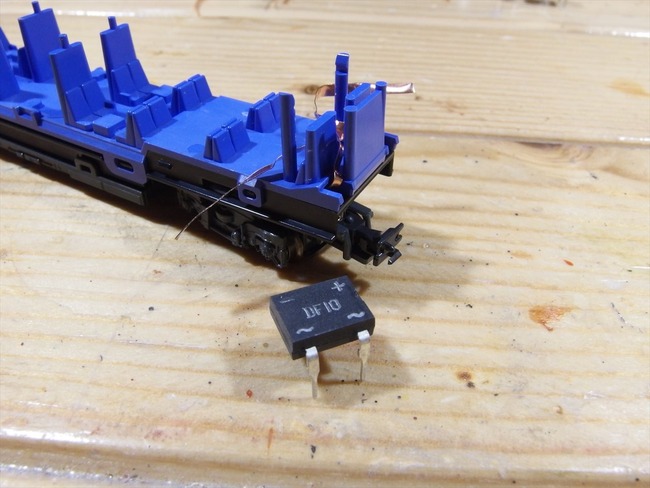

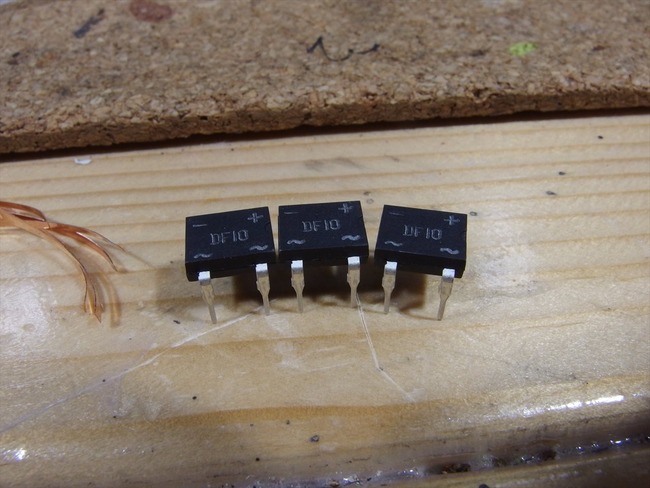

ブリッジダイオード 購入先はマルツオンラインにて
OLY61485_R
テープLEDはAmazonです。今回は電球色にします。
OLY61486_R

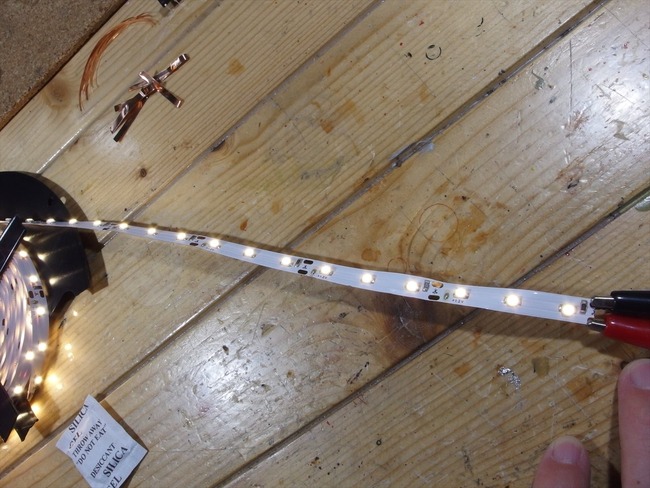

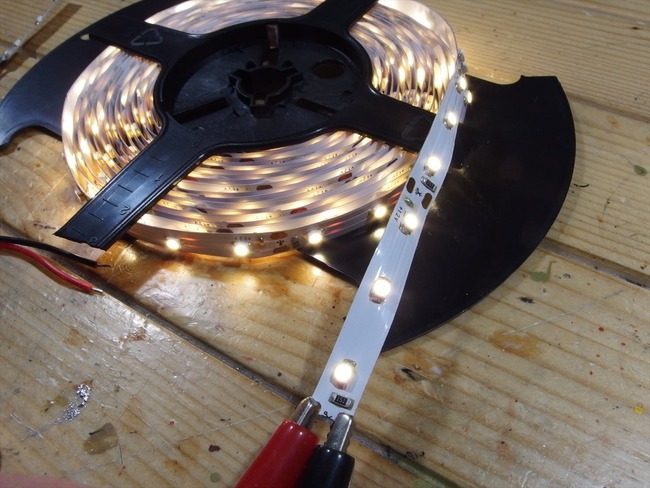

15cmのところまでの点灯を確認。
OLY61487_R

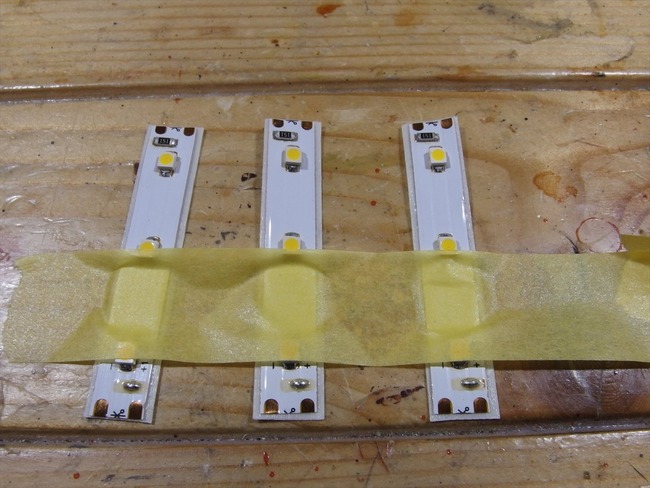

5cm単位で切断します。裏面の両面テープに信頼性が無いので
OLY61488_R

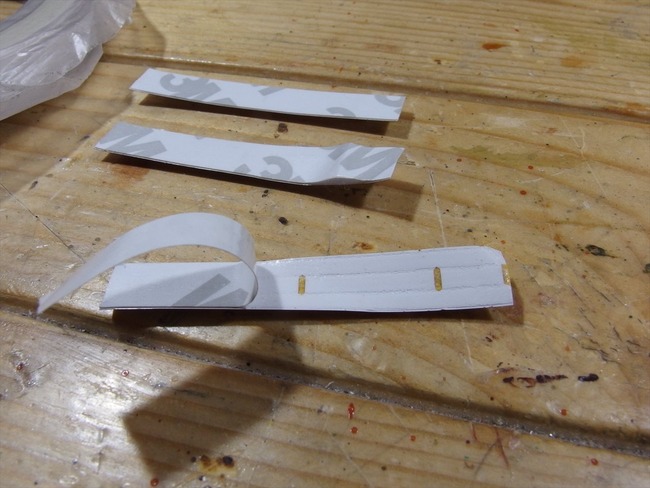

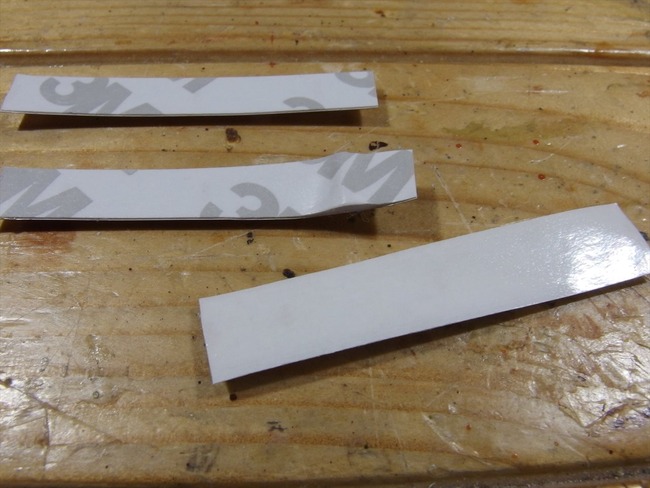

保護シートをめくって
OLY61489_R

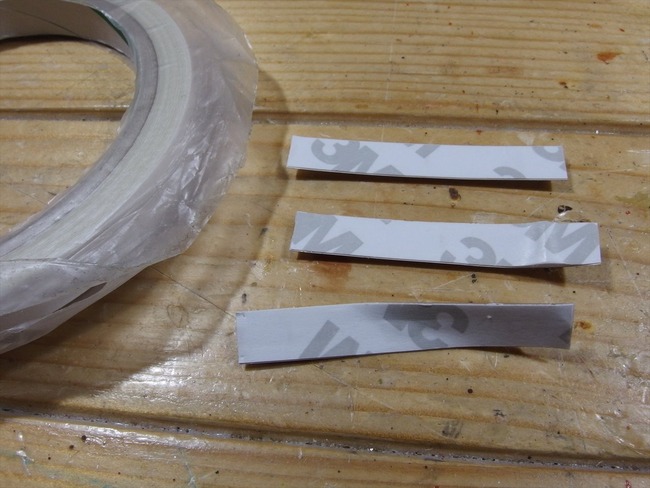

別途、ホームセンターで購入した両面テープを貼り付けます。
OLY61490_R
ライトユニットの作成です。
OLY61491_R
テープLEDの給電部分に
OLY61492_R

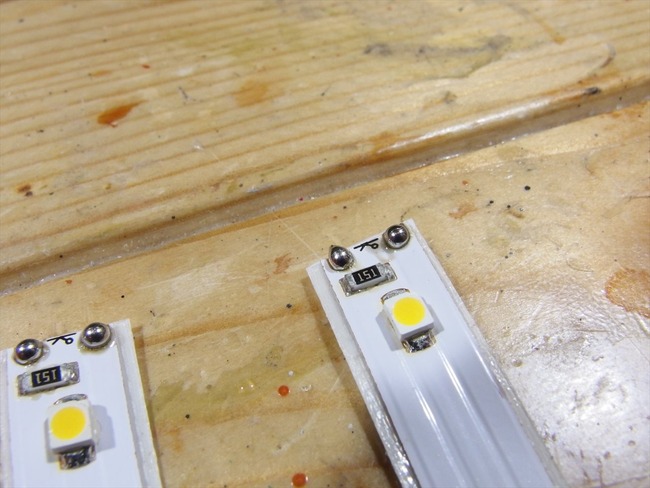

ハンダを盛ります。
OLY61493_R

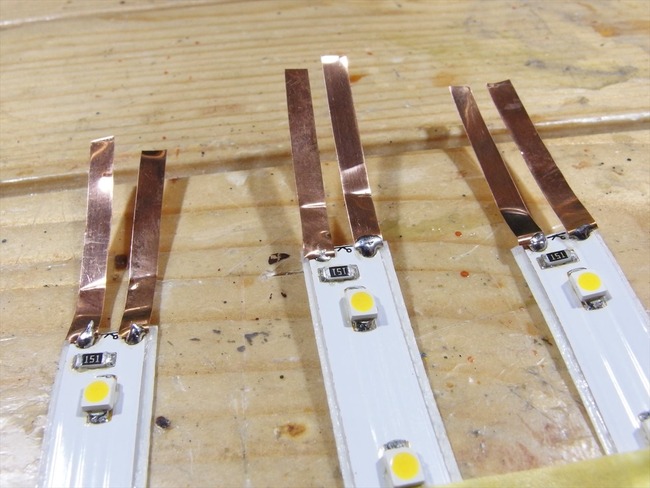

リード用の銅板をハンダ付け
OLY61494_R
通電テスト 問題が無いか確認します。
OLY61495_R
OLY61496_R

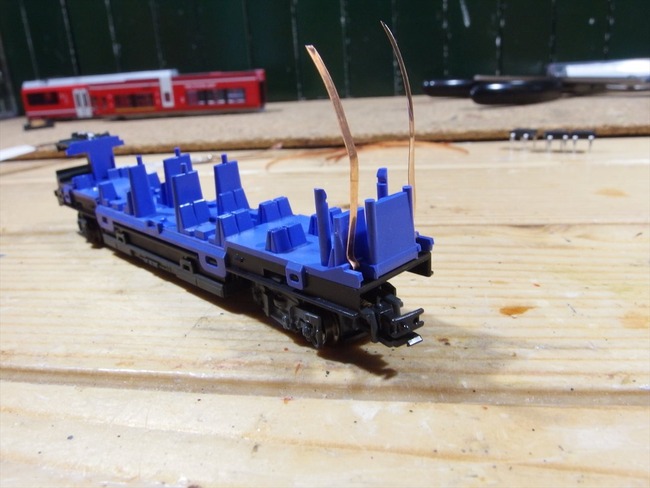

車体側に給電用の銅板を取付
OLY61497_R

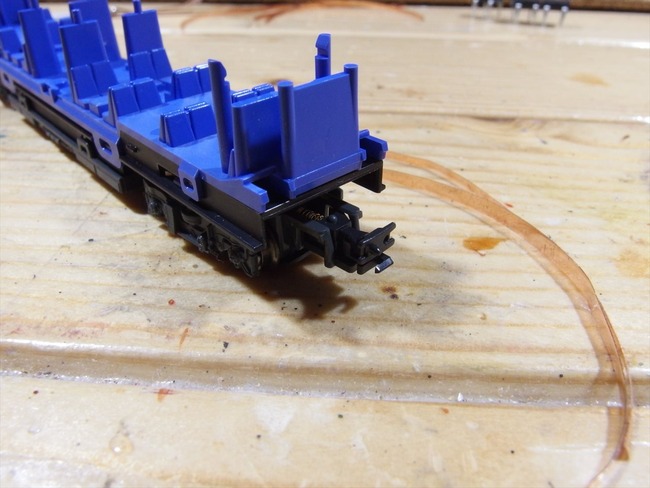

従来だと、隙間の部分にブリッジダイオードを差し込めたのですが、この製品は出来ません。
手前の側に取り付けました。
OLY61499_R
ここでも通電テスト しばらく放置して発熱等を確認し問題が無い事を確認する
OLY61500_R
OLY61501_R
OLY61502_R

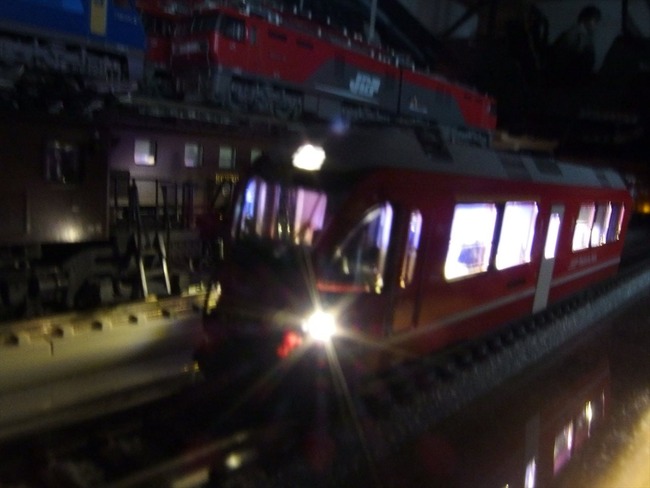

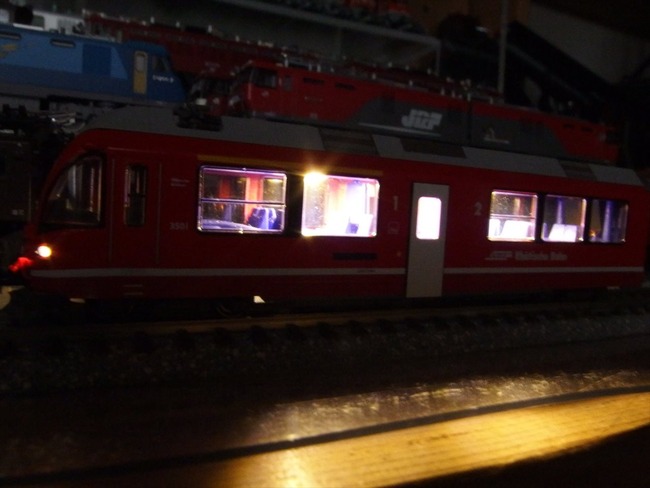

実装してのテスト

後編へ
