先日入線しました　KATO 阪急9300系　こちらに自作室内灯を取り付けたいと思います。

【改造に成ります、自己責任にて行っています。　私の環境下にて安全性に配慮し作業を行っています。】
使用するのは
OLY91366_R
 いつものテープLEDです。　5ｍ300灯タイプ　実売時期にもよりますが500～800円程度です。
 今回は、従来よりも部品点数を少なくし、より簡素に簡易な取付を行います。
 OLY91391_R
  使用するのはブリッジダイオードと銅板とテープLEDのみとします。
 OLY91367_R
 テープLEDを2ユニット10cm単位で切断。
 このテープLEDの粘着性はかなり弱いので、裏面の保護シートを取った上に別の両面テープを貼り付け
 粘着性を上げます。
OLY91368_R
 テープLEDに銅板でリードを取り付けます。
 従来はこのテープLED側にブリッジダイオードを取り付けていましたが、今回は給電部分だけとします。
OLY91369_R
 長さは後で調整します、とりあえず取り付けて行きます。
OLY91373_R

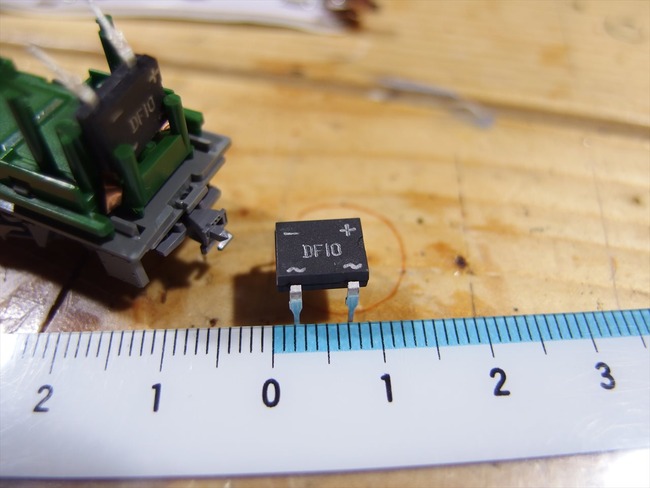

 車両側、ボディを外し、車体側の室内灯ユニット取付部分に集電用の銅板とブリッジダイオードを
 取り付けます。このブリッジダイオードはユニット取り付け部に丁度いい感じに収まってくれます。
OLY91378_R
OLY91379_R
OLY91380_R
 給電用に入れた銅板をブリッジダイオードの端子に巻きつけます。

 後編に続きます。
