鉄道模型 Nゲージ KATO 287系増結3両セットを動力化及びヘッド・テールライト点灯化 前編

先日、購入しましたKATO 287系こうのとり 4両基本セットは動力及びヘッド・テールライトは点灯
しますが、3両増結セットの方は編成の端になる車両にはヘッド・テールライトが付きますが、編成接続
側はライト類が付きませんし、また、動力もありません。

今回、この増結セットも動力化し4両基本セットと同じように走行させたいと思います。
私のレイアウトでは、3両編成程度が一番絵になると思いますので!
少し痛い出費ですが、実施します。
KATO ASSY部品を購入しました。使用したユニットは次の通り
動力ユニット4881-1B
動力台車 4881-1D1
ライトユニット 4683G
ライトユニット集電シュー Z06-1120

先ずは、先頭車へライトユニットを取り付けます。
使用するのは、この2点
車体とボディを外します。
座席の床も取ります。
この凸のしたの部分にライトユニットを入れます
こんな感じに、そしてこの凸の部分にもう一つ集電シューをいれます。下側に切れ目が来るようにし
ライトユニットの端子部分へあてます。
こんな感じにします。ライトユニット上側が白色、下が赤色になりますので上下注意です。

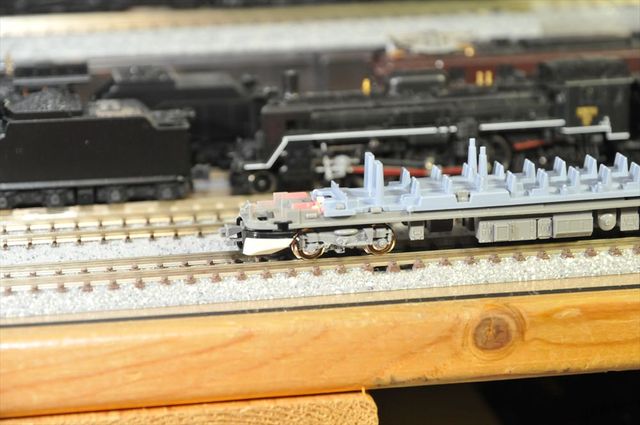

座席を戻します。
ヘッドライトの点灯確認
テールライトの点灯確認
ボディを載せて確認
以上で、先頭車へのライトユニット組み込みでした。

動力化は続きます。
