Nゲージ鉄道模型 KATO製EF65 1000 常点灯化時ちらつきほぼゼロ コンデンサ交換法

KATO製機関車の常点灯化時、後方ライトのチラつき軽減として、コンデンサの容量を小さく
する方法を試しております。
以前、テストしたEF65 500の際、手持ちの0033μFではチラつきを完全に無くすことは出来ず、
手持ちのモノで0.022μFを2個並列にし、0.044μFにするとチラつきは改善されますが、若干
コントロール性について、停車時の常点灯とのバランスがシビアになっていました。

このテストの結果、にゃいっちぃと赤い電車(Panda NEKO No.1 ブログ)さんより
もうちょっとの手間を!とのお話とコンデンサ4700pFをお送りいただけました。

今回、このコンデンサを合わせてテストします。
テスト機は、前回のEF65 500とほぼ同じ仕様のEF65 1000リニューアル品です。
LEDがチップタイプのモノです。
既存のコンデンサを取り除きます。
コンデンサ無しで、走行テスト 【動画は一番下にリンクしています】
コンデンサ無しでは、停車時のヘッドライトの常点灯は可能ですが、走行すると進行方向反対側
のライトが点滅します。
0.033μFを取付、常点灯が出来ます。走行させると反対側のライトが点滅しましすが、かなり
改善されています、個人的にはこの程度でも十分と思いますが、今回はテストします。

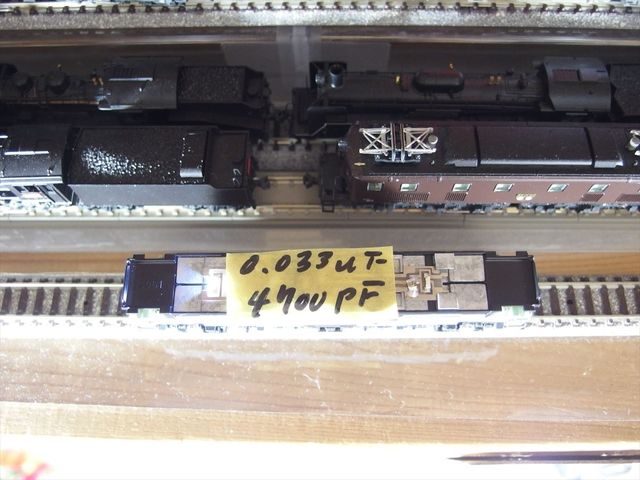

現在取り付けた0.033μFに並列に4700pFを取り付けます。
これで容量が約0.038μFに成ります。
コンデンサ容量表_R
念のため、容量の対比表を載せます。
この0.033μF+4700pFにすると、ほぼ点滅が無くなりました。
今までのテストの結果として、コントロール性も良好です。かなりいい感じだと思います。
前回、0.044μFにすると、点滅はほぼ無くなりますが、コントロール性が少しシビアに成りましたが、
今回の0.033μF+4700pFの並列接続では、コントロール性は良好です。

今回、コンデンサを二個並列に取り付ける事になり、少し手間ですが、ここまで完璧にちらつきが
抑えられるなら、この程度の手間は問題無いと思います。

今後、コンデンサ交換の際には、少し小さい容量のコンデンサを用意して微調整出来るように
したいと考えます。



さて、今回の常点灯化時、ちらつき軽減策のテストについて、Panda NEKO No.1さんには、大変
お世話になりました。
改めて、お礼申し上げます。
有難うございました。

今回の一連のテストの結果、コンデンサ交換はかなり有効な手段であることが理解出来ました。
また、TOMIXの気動車へのスナバ回路取付も、今回のテストの結果を見て、実施する気持ちにも
成れましたし、また、気動車では、かなりチラつきが気になり、単行車両の走行は控えていたのですが、
今回のスナバ回路取り付けで、また、走らせる気分に成りましたので、その点でもお礼申し上げたいと
思います。

最近の車両は本当によく出来ており、走らせる楽しみが有りますが、ちょっとした事なんですが、
こういうチラつきが有ると、気になってしまうもので・・・

それを今回の手法を使うことで、多少はチラついたとしても、納得ができるレベルまで抑える
事も出来ましたので、これから楽しく走らせることが出来ると思います。
