鉄道コレクション 東武鉄道ED5060形 ヘッドライト点灯化 ※注釈 追記 2014.10.10

※注意事項 このページに掲載しています、LEDの点灯の際の写真ですが、逆流電防止の
ダイオードを取り付ける前の状態です。
現在、ダイオードを取り寄せ中の為、このままの状態での使用は行わないで下さい。
使用される場合、カソード側にダイオードを入れ、逆流の防止をお願いします。
このままの使用で、反転(後進)をかけるとLEDが破損するおそれがあります。 m(__)m
済みません、注釈を書き忘れていました m(__)m


鉄コレのED5060のヘッドライトの点灯化を実施します。
今回、家にある部材で作ることにします。
本当は、小さいチップLEDを使用した方がいいのですが・・・ 今月は予算が (;_;

点灯化前です。
家にあるチップLEDとCRDとコンデンサを使用して、こんな形に【上記 注釈を確認願います。m(__)m】
今回は、一両のそれも片方だけを点灯化しますので、一つだけ
今日は、何故かハンダ付けが悪いです。私の腕も悪いですが、半田ゴテの温度が
上がらず、ハンダが流れません。その為ハンダがボテボテに
ハンダゴテ変えないといけないかな?と思いつつ
ヘッドライト裏と屋根裏部分の不要部分を切除します。
遮光の為、黒色を色差しします。
導光材をアクリル棒で作ります 丸2mmを現物あわせで適当に

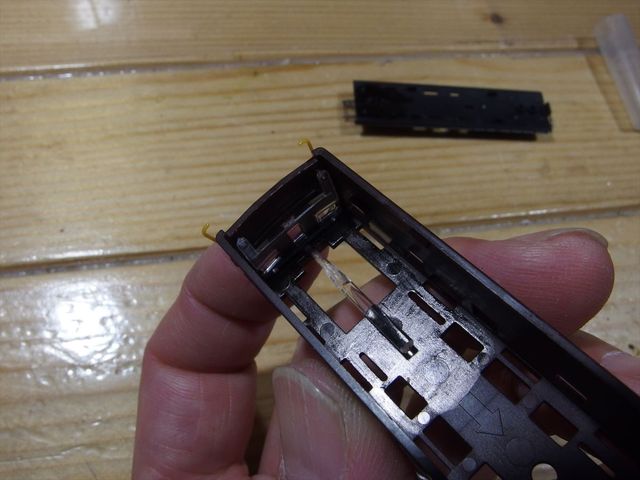

先ほど作ったLEDユニットを差し込んで
念のため、屋根裏には黒いビニールテープを貼って、より遮光を
ここまでやっても光ってもれますね~ まあ、コレ以上については、考えるとして
取り敢えず、走らせて見ましょう。写真はどうしても暗くしての撮影ですので、露出
時間が長いのも問題ですし(問題をすり替えてますね 遮光は必要です。)

まあ、走行するとあまり気になりませんけどね

一応、なんとかヘッドライトの点灯化完了です。
やっぱり小さいチップLEDを考えた方が良いですね
今回のは、少し大きいです。
