Nゲージ鉄道模型 自作室内灯 テープLED間接照明を作る KATO 14系寝台列車

入線した14系寝台にテープLEDによる、室内灯を取り付けたいと思います。
久しぶりの半田作業です、半田作業って夏場暑いし!苦手なんですよね(笑)

過去のテープLED室内灯について
最初期のテープLED検討 リンク
自作室内灯のカテゴリー
自作室内灯に関するカテゴリー リンク

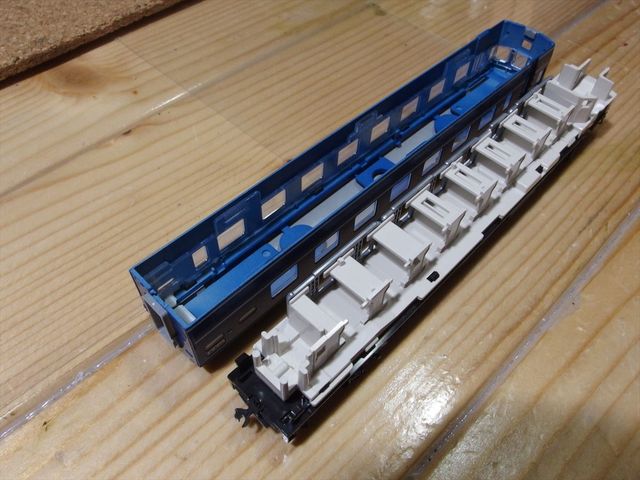

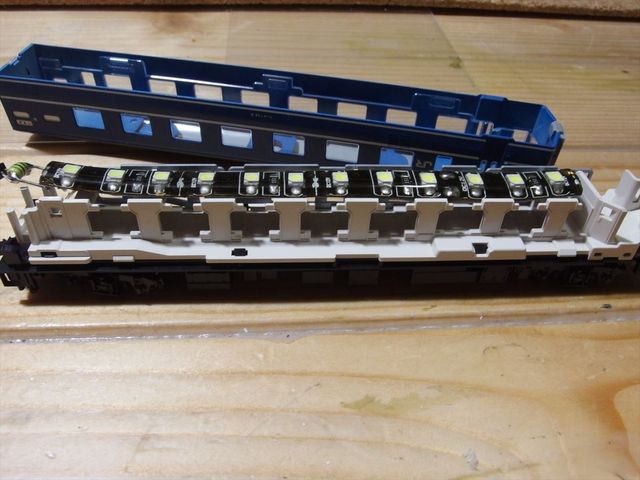

スハネフ14から

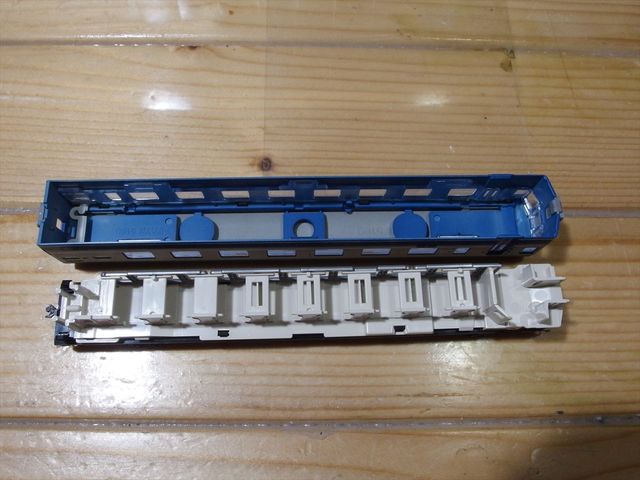

寝台列車で内装も作りこまれていますので、この2段ベッドの上の段にテープLED
を寝かせたいと思います。

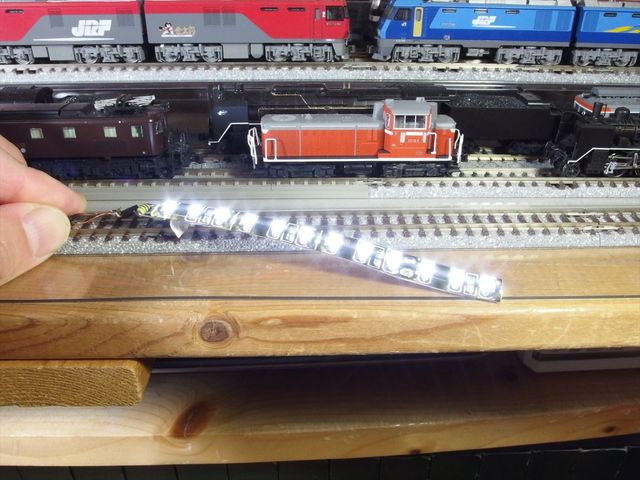

テープLEDですが、以前に使用したのは、このタイプで5mでLEDが600個付いている
タイプでした。流石にこれだと明るすぎる感じがします。
今回、問題としてテープLEDを車両の屋根に取り付けた場合、下にLEDの光を照射
した場合、仕切りの部分にLEDが来る場合があり、車両全体に光が回らないのでは?
と考えます。

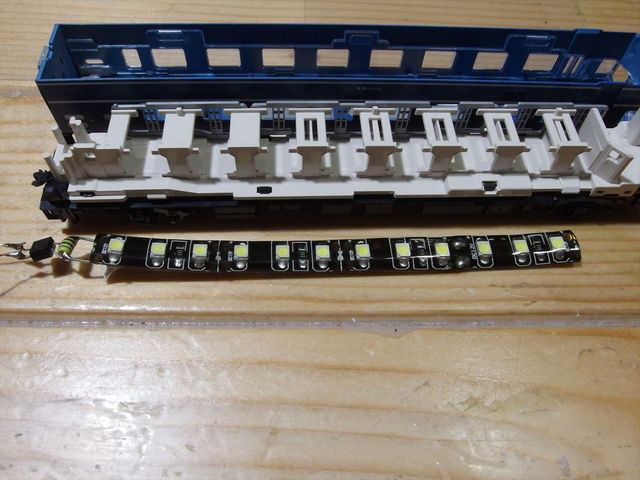

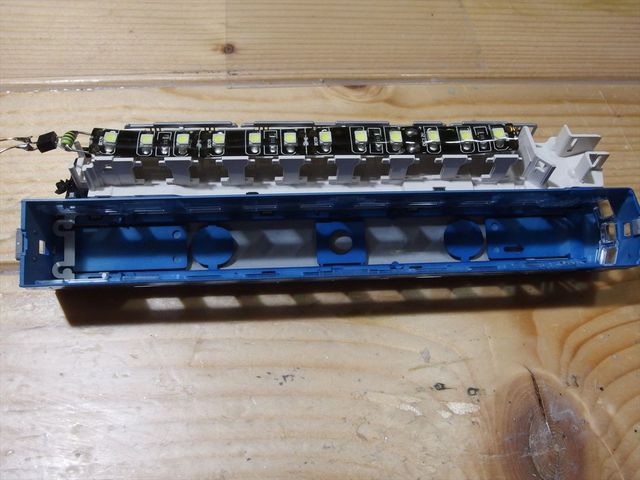

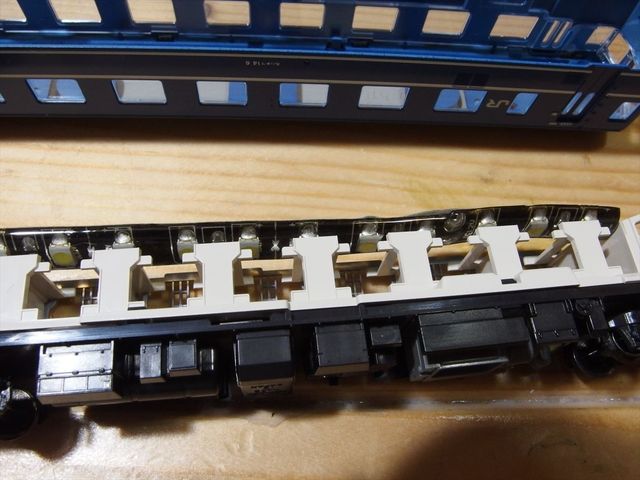

今回は、これを反対にベッド側に置いて、天井側に光を照射し、間接照明の形に
したいと考えます。
間接照明にするには、屋根側にも工夫を

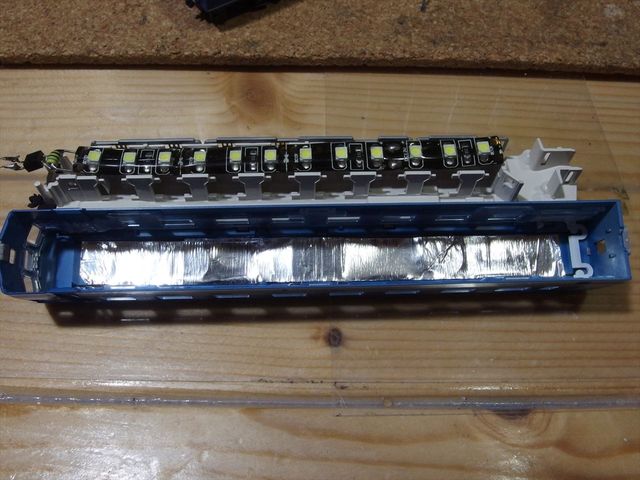

100均で購入してある、アルミテープを車両幅に合わせて切り出し、屋根裏に貼り
ます、光の反射で全体を照らすことと、屋根を光が透過しないためです。

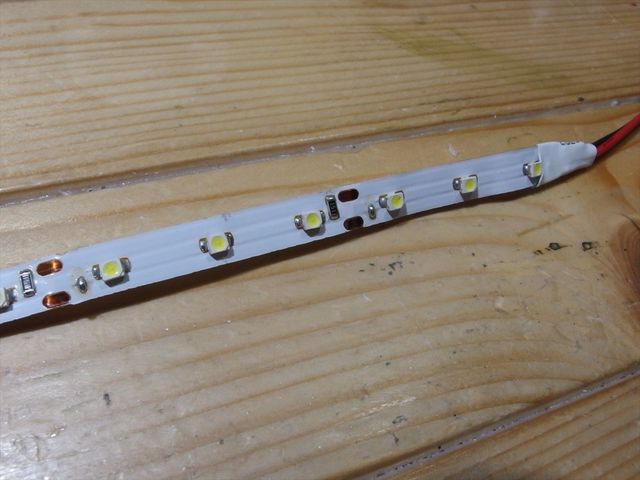

テープLEDはもっと安価で、LEDの数が5mで300灯のモノを使用します。
経済的にも、こちらのほうがいいです。
明るさも問題無いレベルですし

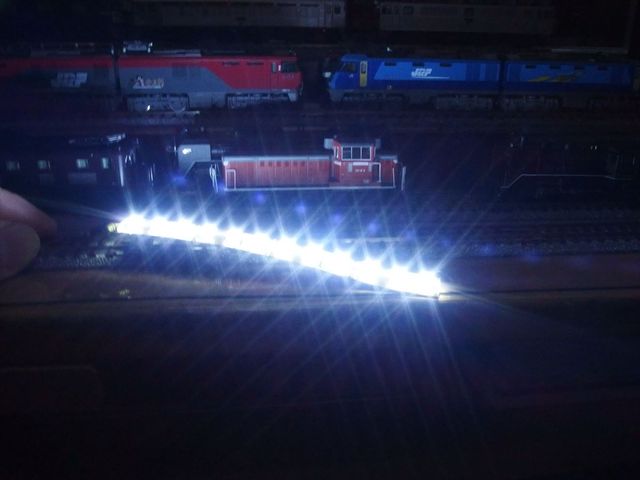

暗くしての撮影

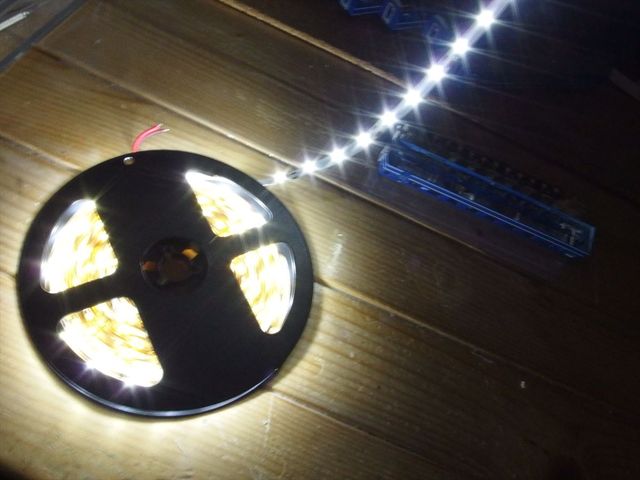

もう一方の5m600灯タイプでは
少し明るすぎると思いますので

さて、作成はつづく
