久しぶりにNゲージ車両向けのテープLEDを使用した室内灯を作成します。
過去にも色々と自作室内灯については書いてますので、過去記事も参照いただければ

一々書くのもなんですけど、メーカー等には問い合わせしないでください!

改造になりますので、作業については、自己責任にてお願いします。
作業上、高温になる半田付けを行ったり、非常によく切れる銅の薄い板を使用しますので、
火傷や切り傷などの危険がありますので、作業には注意を払ってください。
これらを理解できない方は、改造は決して行わないでください。

趣味として、自分の手で作業を楽しみたいとお考えで、少しチャレンジしたいと
お考えの方のみ、自己責任にて行ってください。

この内容は、参考にということで・・・

では、作業を
材料はいつもの如く

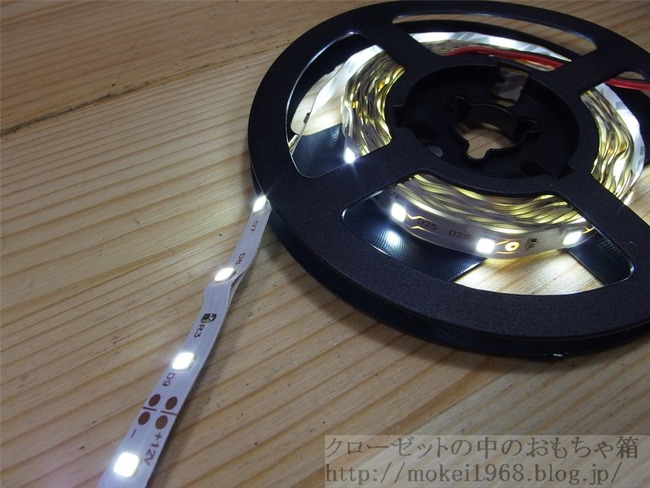

テープLED 12Vのものですね~ 点灯テストを行いLEDが点灯しているか確認
OLY39644_R

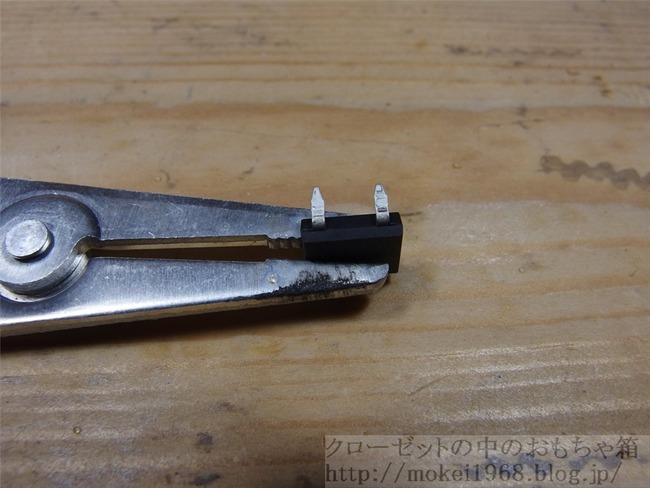

次にブリッジダイオード

OLY39645_R
これよりも小さいのもあるんですけど、私的には、この大きさが使いやすい

OLY39647_R
OLY39649_R

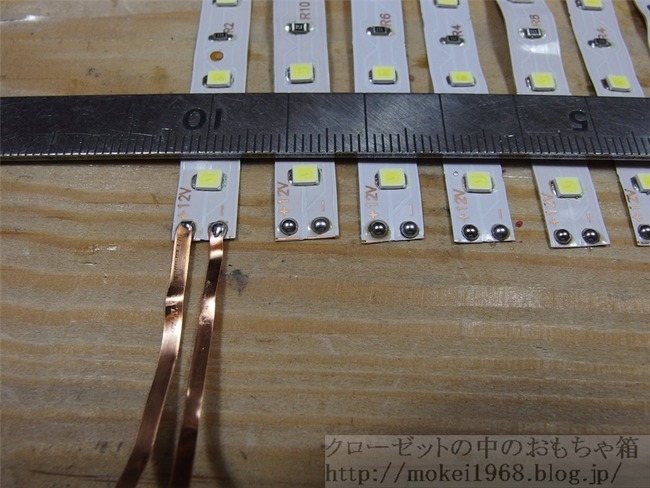

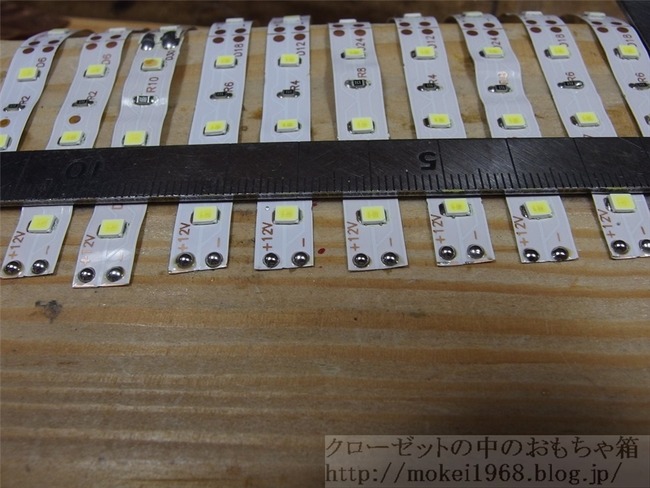

下準備にハンダ付けするパーツに事前にハンダを盛って置きます

OLY39646_R
OLY39648_R
OLY39650_R
OLY39651_R
これをやっておくかやらないかで、後々の作業効率が違う

OLY39652_R
OLY39653_R
OLY39654_R
面倒くさいと言えば、面倒くさい 嫌ならお金を出して純正品を買えばいいし、
サードパーティ品をつければいいんですけどね
まあー趣味ですから、時間のある時に作って置くのも趣味ですから・・・

OLY39655_R
OLY39656_R
OLY39657_R

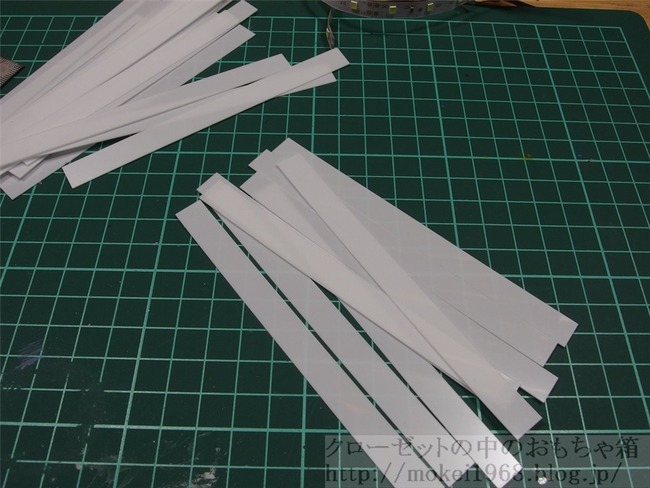

プラバンを切り出して両面テープ貼って、テープLEDも貼り付ける
中古で買って置きっぱなしだったKATO キハ181の車両2両にとりあえず組入ます。

OLY39658_R
OLY39659_R
OLY39660_R
先ずは普通車の方に

OLY39661_R

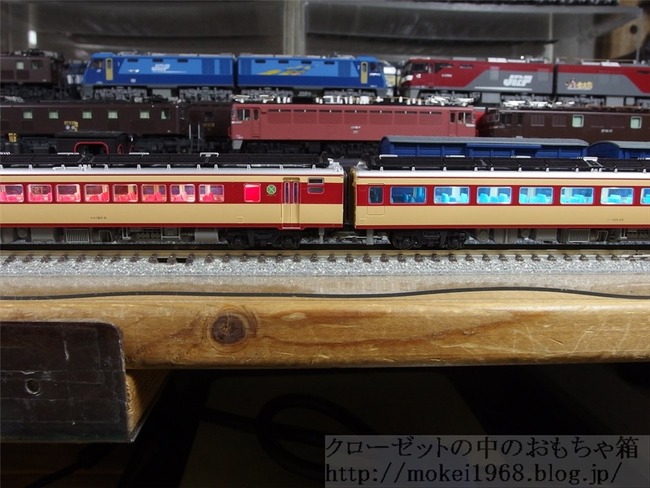

点灯確認 キレイに点灯してます
OLY39662_R
次、グリーン車 グリーン車には電球色を・・・って、思うんですけど、今回は白のLED
を付けます。正直社内が赤いので電球色付けてもあんまり変わらない・・・

OLY39663_R
OLY39664_R
室内の色に影響されるので、わざわざ電球色LEDをつけるのもなぁーと思います。
強調するならテープLEDに黄色のマステを貼った方が効果が大きいかも?
