KATO HO クモハ12 052鶴見線のヘッドライト/テールライトの常点灯化と
テープLEDを用いた自作室内灯を取付けます。

OLY44824_R
OLY44825_R
OLY44826_R

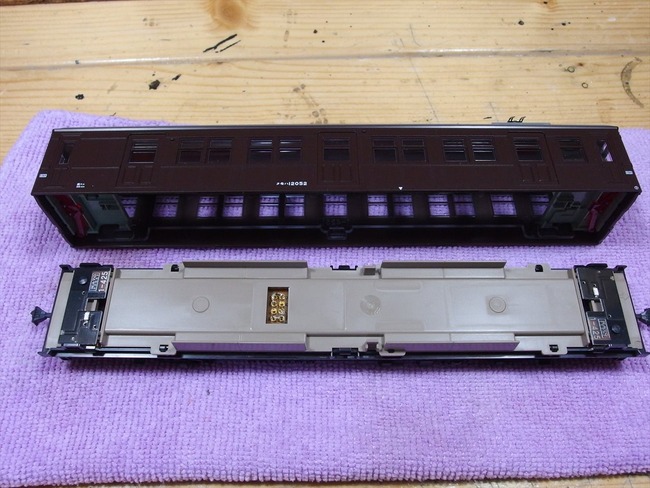

先ずは車両のボディを外します。

OLY44827_R

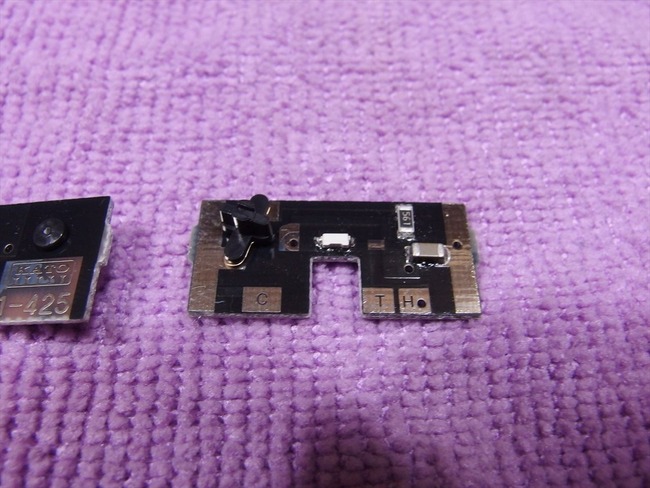

ライト基板の確認 コンデンサー容量を変更します。
OLY44828_R
OLY44829_R
OLY44830_R

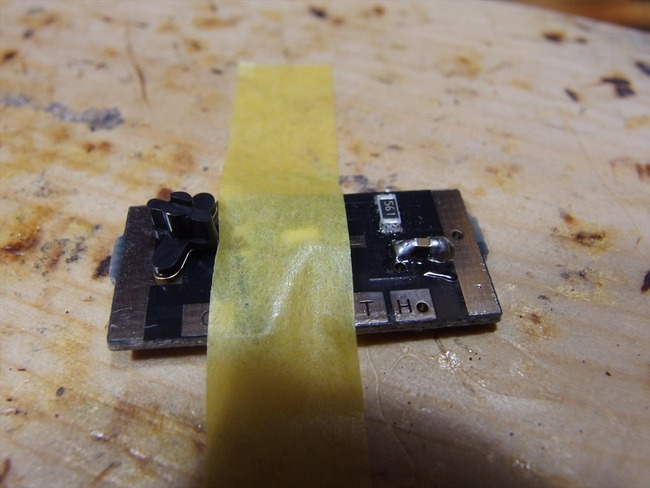

コンデンサー交換0.022μFに
容量については経験値で・・・前回のクモハ40も同じ容量で問題にならなかったので
OLY44831_R
いろいろテストしてみてもいいですが面倒なので

OLY44832_R
OLY44833_R
OLY44834_R
OLY44835_R

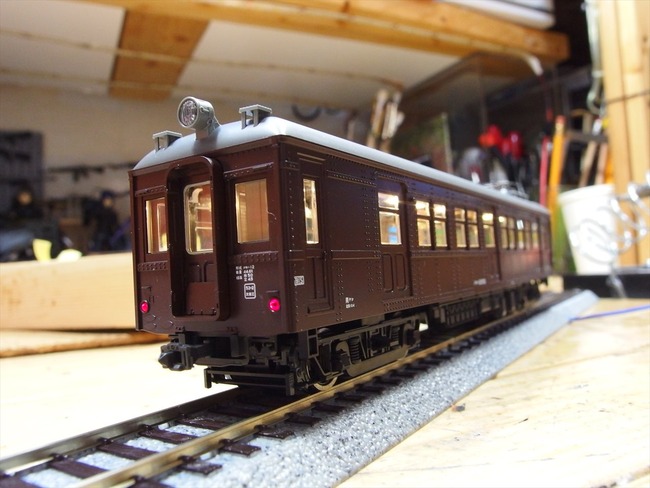

問題なく停車状態で綺麗にヘッドライト/テールライト共に点灯します。
逆起電流対策もある程度これで出来ると思いますので

OLY44836_R
室内灯を取付けます、20m級車両なら4ユニットですが、16m級は3ユニットですね

OLY44837_R
ライトユニットを組みます

OLY44838_R
OLY44839_R
車体側に給電端子を
OLY44840_R
室内灯側の接点と合わせます
OLY44841_R
OLY44842_R
外から見えない部分に折り込みます
OLY44843_R
OLY44844_R
OLY44845_R
OLY44846_R
OLY44847_R
OLY44848_R
OLY44849_R
OLY44850_R

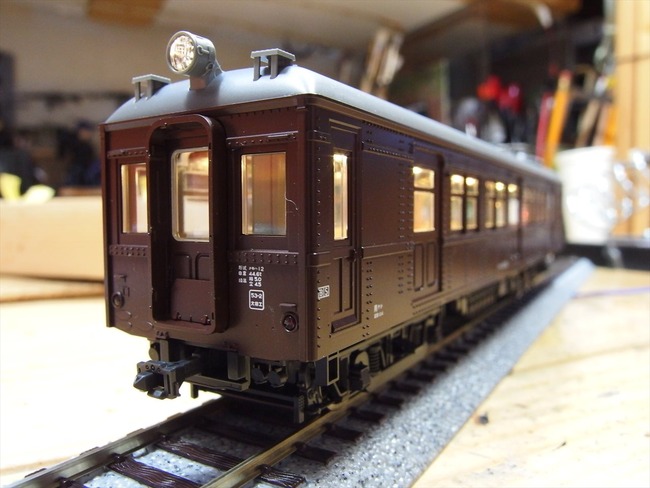

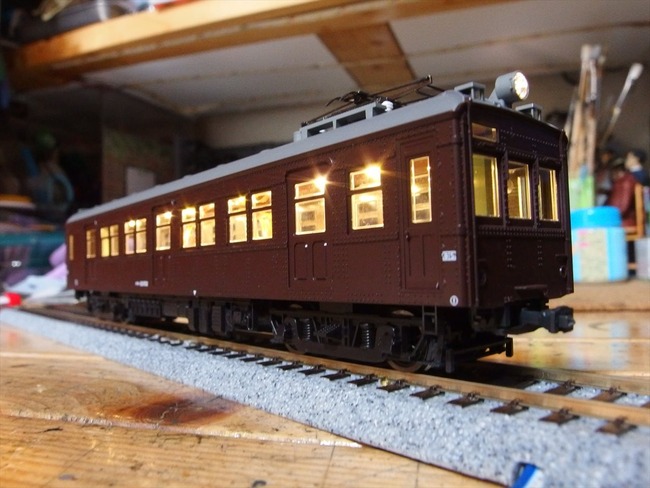

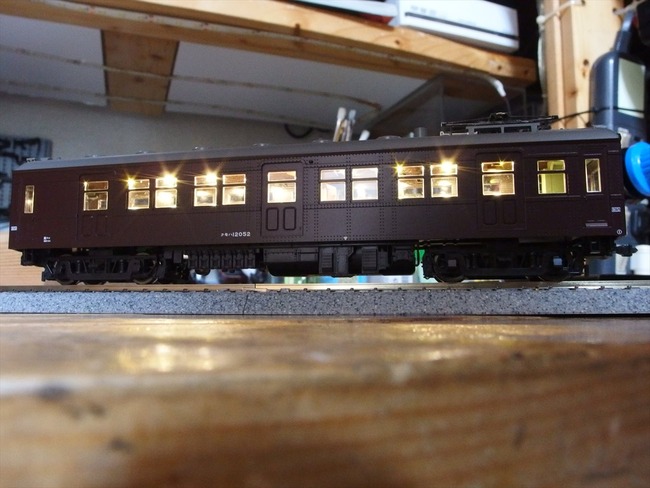

こんな感じで完成です。
次はアップグレードパーツセットですね
