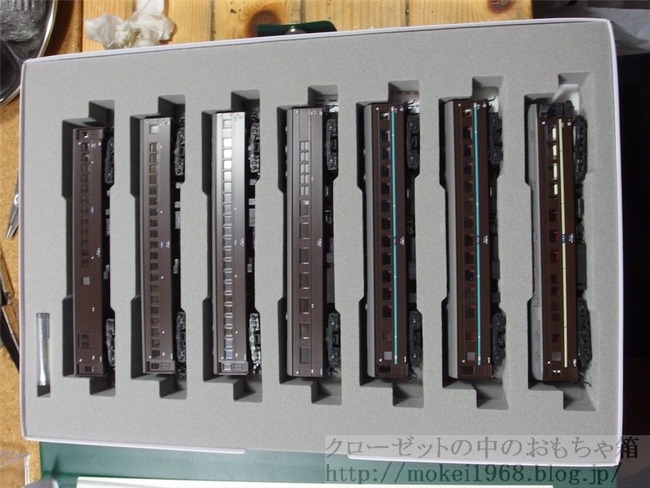

KATO スハ44系にテープLED自作室内灯を取付けます。

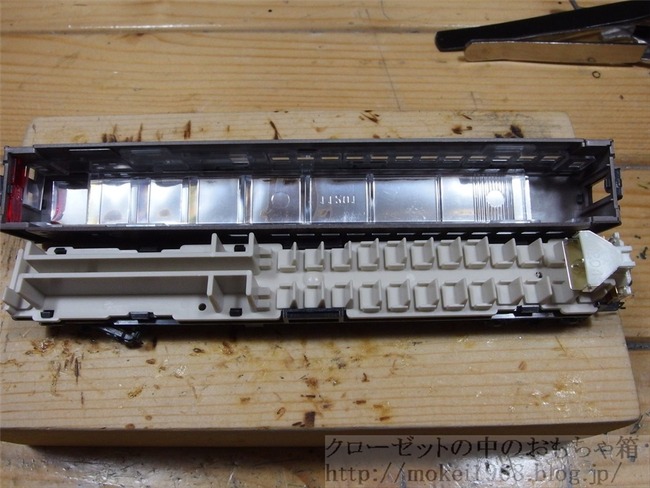

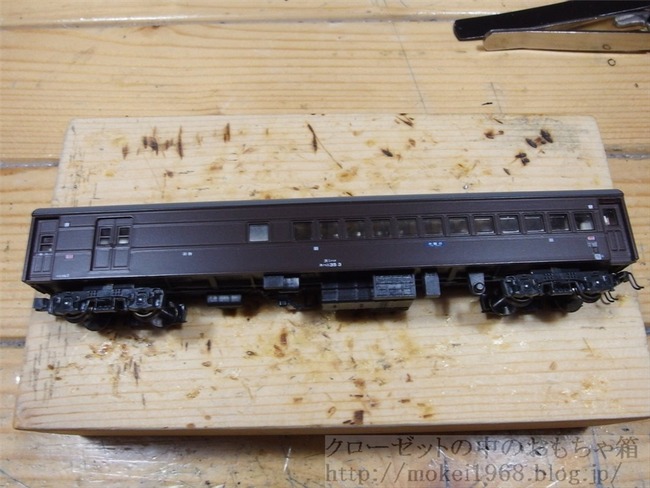

既に純正の麦球の室内灯を取付けていましたが、今回もこちらを撤去します。

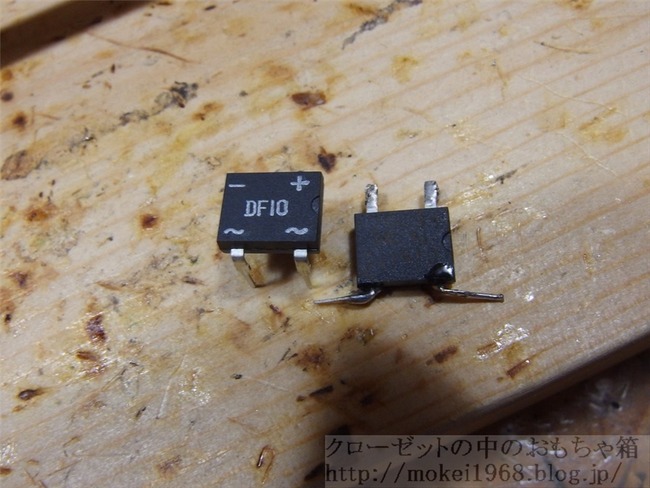

ブリッジダイオード 今回はDI1510を使用します。
DI1510はKATOの車両の場合、ライトユニットの部分にそのまま入る車両があります。

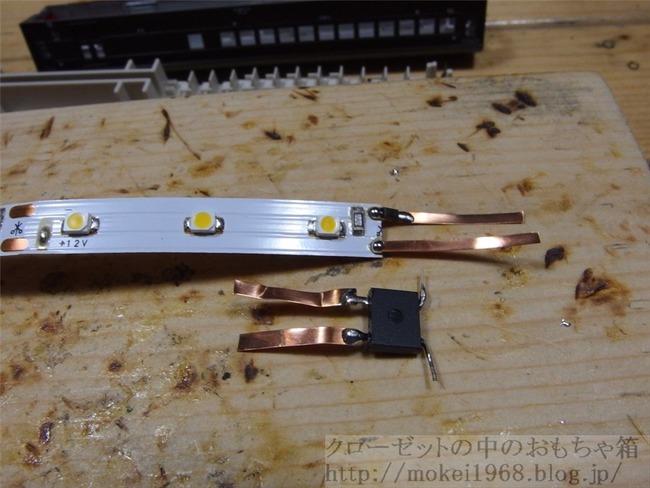

テープLEDは電球色を選択、給電用のリードを取付けます。

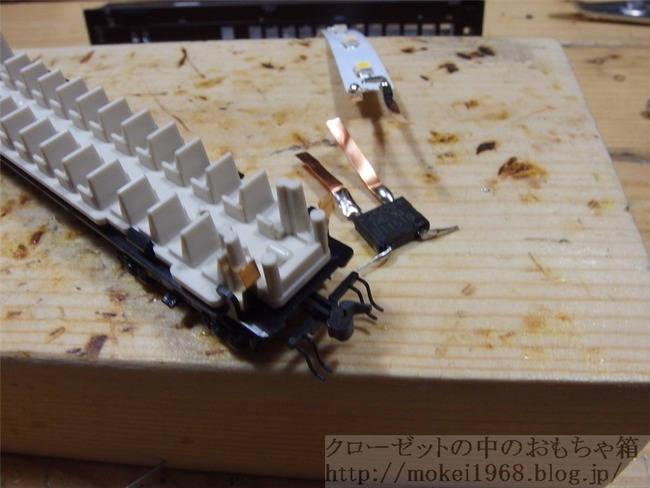

台車側の給電板は純正の物を流用、ない場合は銅板を切って加工します。

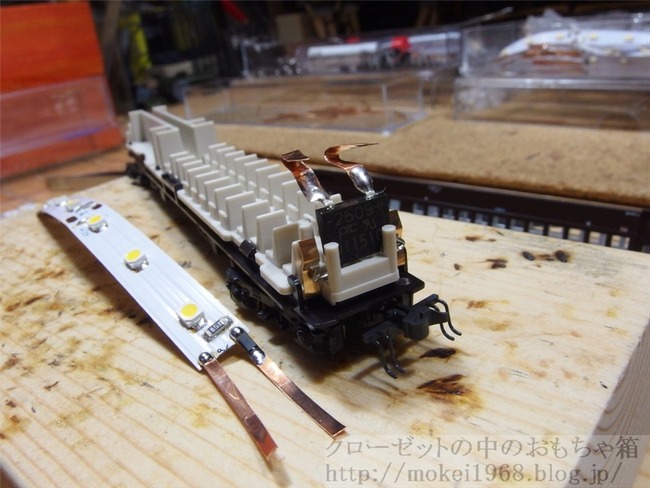

ブリッジダイオードが収まります。

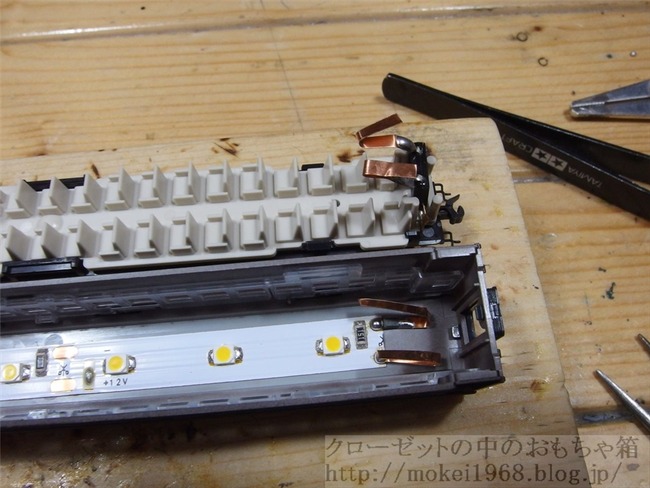

ボディ側にテープLEDを貼り付け、リード板はパンタグラフの様に曲げて接触しやすく

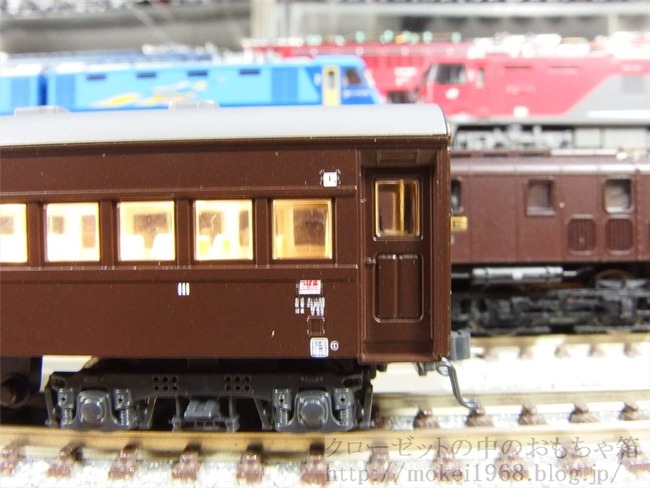

外側からブリッジダイオードの部分を見ても目立ちません

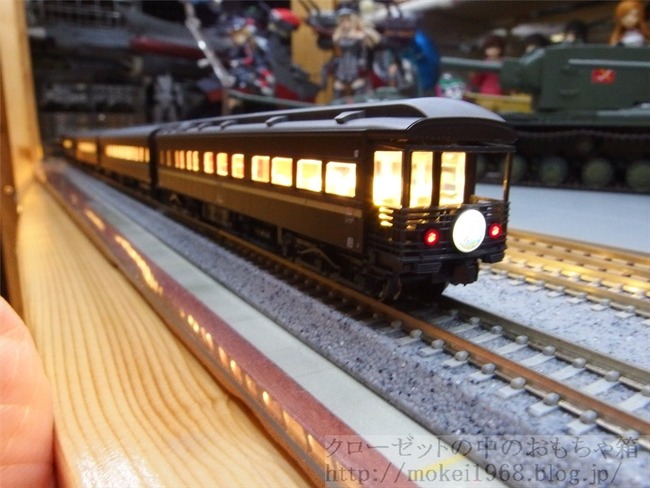

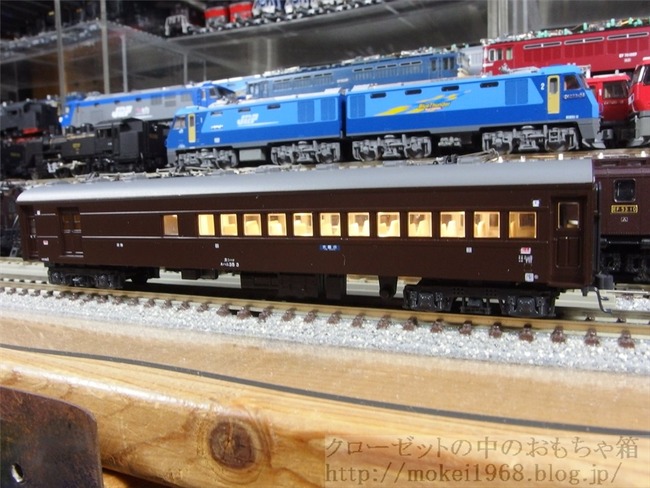

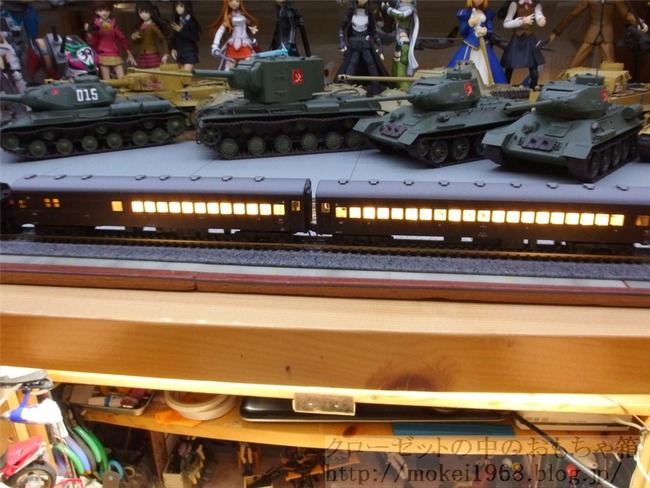

最初の一両を点灯テストします。他の車両に室内灯を取付け中ず~と点灯して発熱等を
確認、問題ないことを確認

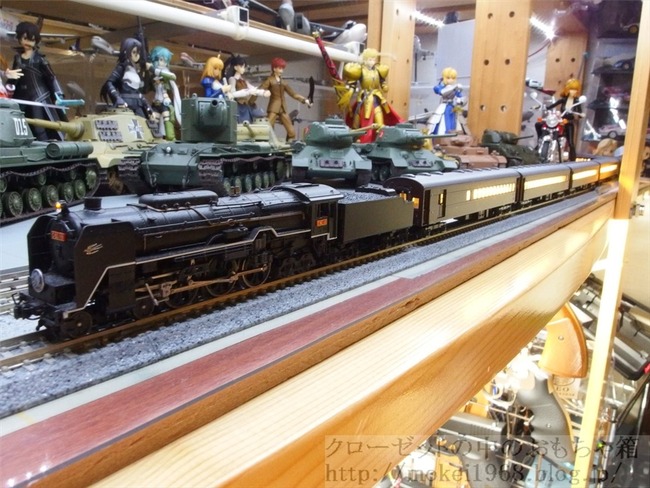

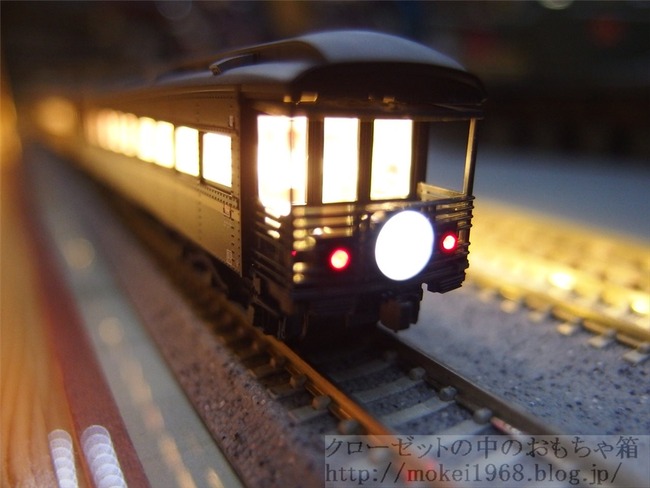

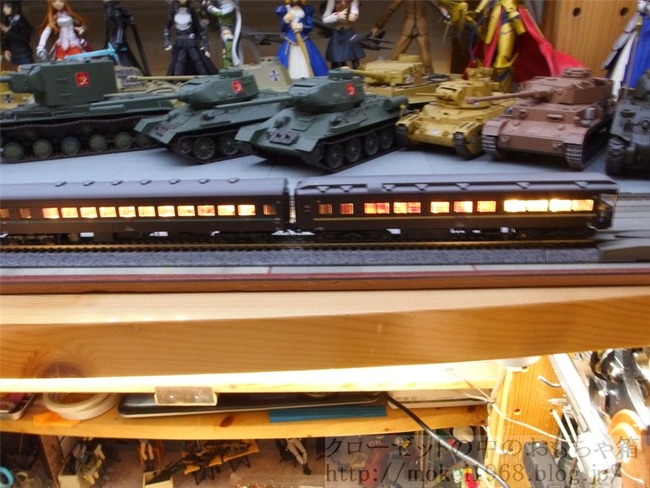

走らせます。
以上がKATO製車両の場合の基本的な作成方法、この方法を応用して
他の車両へも対応出来ます。
