KATO HOゲージ オハフ33 ブルー にテープLED自作室内灯取付けます。

テープLEDによる自作室内灯ユニットの作成方法等は下記のリンクにて
Nゲージ鉄道模型用 自作テープLED室内灯の作り方 その1【2017.03追記】


OLY62700_R
部材はNゲージに取り付けているテープLEDと同じ構成です。
ブリッジダイオードにリード板を取付け
OLY62701_R

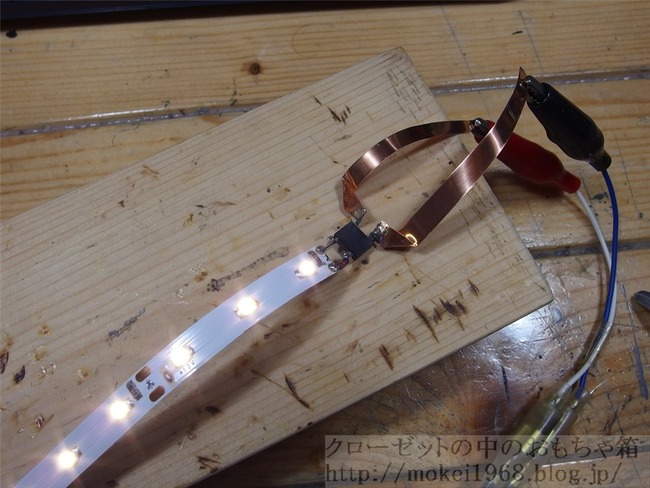

テープLEDにCRD15mAとブリッジダイオードをはんだ付け
【今回はテストです。CRDをつかってどの程度輝度の変化があるかを確認して
います。実際に使用する場合は容量計算など各自で検討の上実施願います。
くれぐれも事故、破損等無きよう自己責任にて検証をお願いします。
HOの場合、この方法がいいのか?検証を開始したところです。CRDの取り付け位置、ユニット単位
としてどの様にするのがいいのか?検討中です。今回4ユニットLED12個に対してCRD一つですが
2ユニットに対して1個が良いのか?結線方法等について検証して行きます。】


使用しているテープLEDはAmazonで販売しているコレです。かなり安くなりましたねー

OLY62699_R

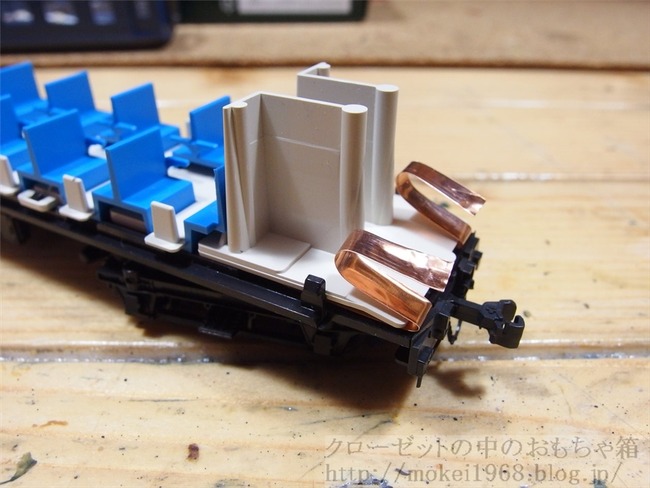

車台側に給電用のリード板を
OLY62702_R
OLY62703_R
ボディ側天井面にテープLEDを貼り付け
OLY62705_R
OLY62706_R
OLY62707_R
OLY62708_R
OLY62709_R
OLY62711_R
OLY62712_R

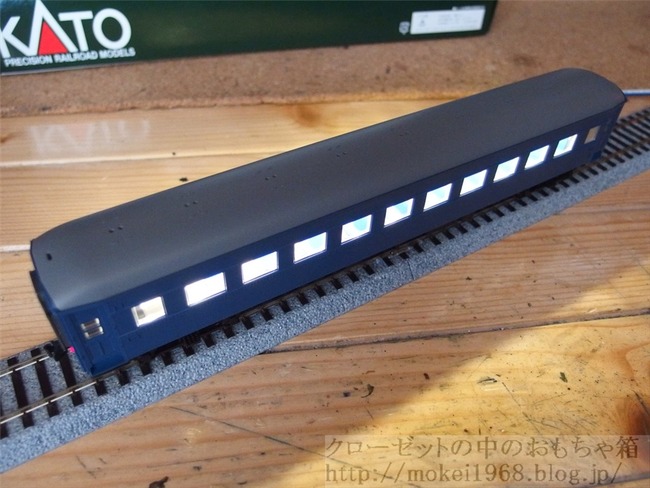

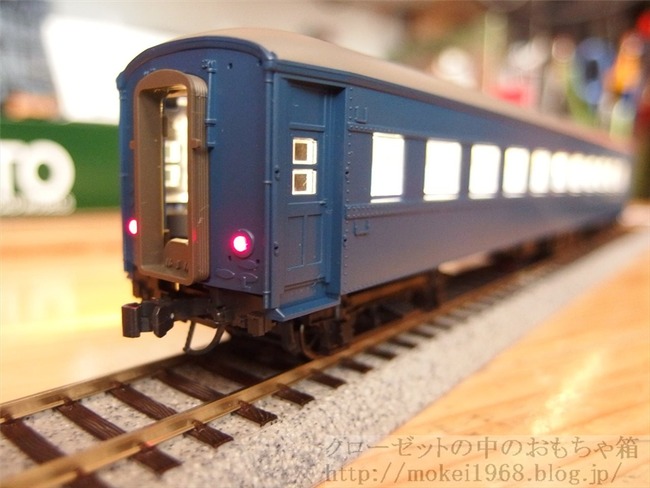

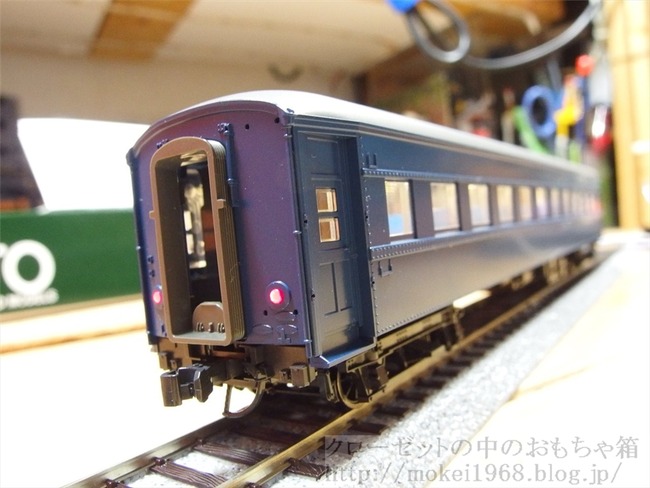

ボディと車体を戻して完成 写真だと被写界深度や露出時間の都合でかなり明るく見えますが
肉眼だと私的には良いかなと思うくらいになりました。コレでも明るいと感じるので
あればLEDにマスキングテープを貼ってもいいですし
OLY62713_R
OLY62714_R
OLY62715_R
OLY62716_R
OLY62717_R

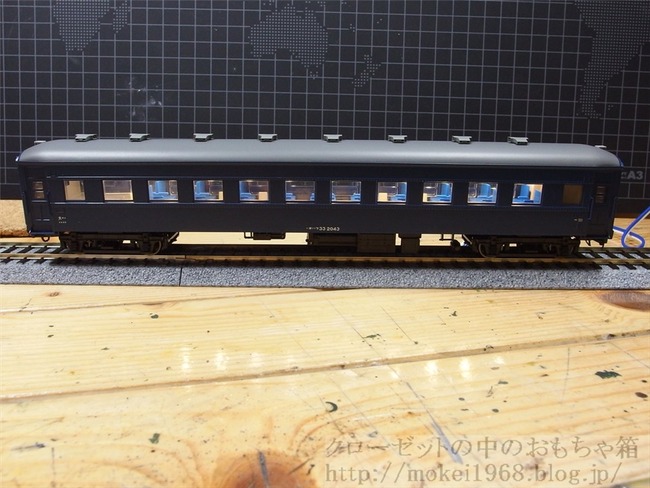

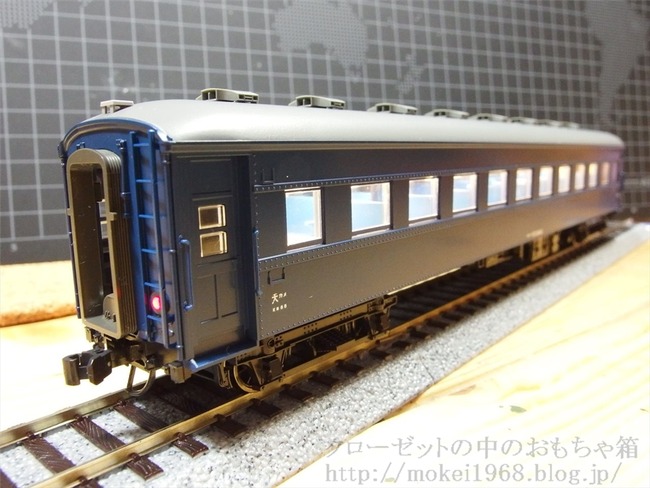

 ベンチレーターや手すりを取付けました。
早く機関車届かないかなぁー と言うか線路も買い足さないと・・・
まあ、ボチボチと集められたら良いですね HOも気長に付き合いたいと思います。
