昨日入線しました KATO 521系にテープLEDを使用した自作室内灯を取り付けます。
OLY11811_R
昼間の走行だけなら室内灯はいらないと思いますが、やっぱり少し光を落として、暗がり
の中を室内灯を灯して走る車両は綺麗ですし、見ていて和むと思いますので・・・コレは
鉄限定かな?

今回も使用するのは、このテープLED

安いですねー 5mで300灯ついて数百円ですから
購入されるマーケットプレイスや時期に寄っても値段は変わりますが、最初の頃でも
0.5Kくらいでしたが、今では0.2~0.3Kですから これ1本で20m級車両50両分ですからね~
ただ、買うたびに微妙に仕様が違うのがまた・・・(笑)
以前も3本同時に購入して3本同じところから届いて3本ともに微妙に仕様が異なっていたのは
ご愛嬌ですね~ ただ不良には今のところあっていません。
OLY31836_R
使用するのはテープLEDとブリッジダイオードと銅板のみ
OLY31837_R
以前に大量に作り置きして置きました、テープLEDのユニット
使用する前にはちゃんと発光テストを行います。
OLY31838_R
ブリッジダイオード
OLY31840_R
銅板を切り出して給電版に 最近面倒なんで古いハサミでザクッと
OLY31842_R
ボディを外して
OLY31843_R

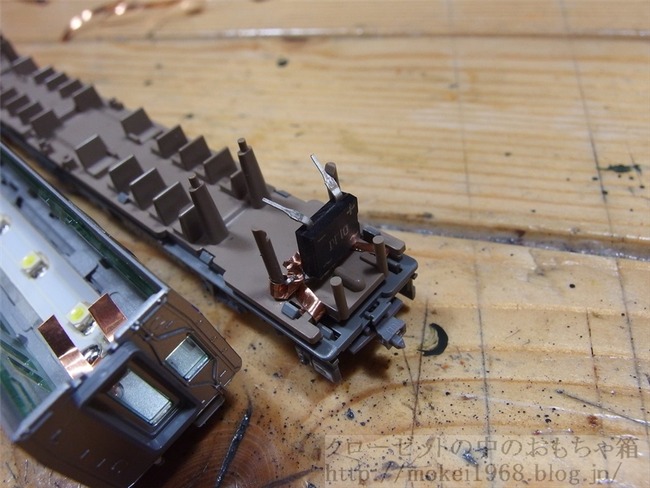

給電用の銅板を車台側の給電用スリットに入れ、ブリッジダイオードの~側を接続
ボディ側裏側にテープLEDを貼り付け、銅板折り曲げます。
この折り曲げた部分とブリッジダイオードのプラスとマイナスのリードに接触させます。
プラス・マイナスの向きに注意します。
OLY31844_R
ちょぅと不細工だけど車両側の加工は一切有りません。
OLY31845_R
OLY31846_R
OLY31847_R
OLY31848_R

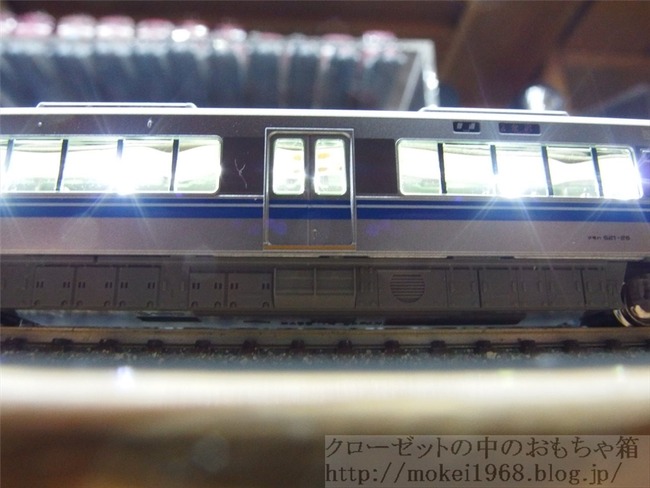

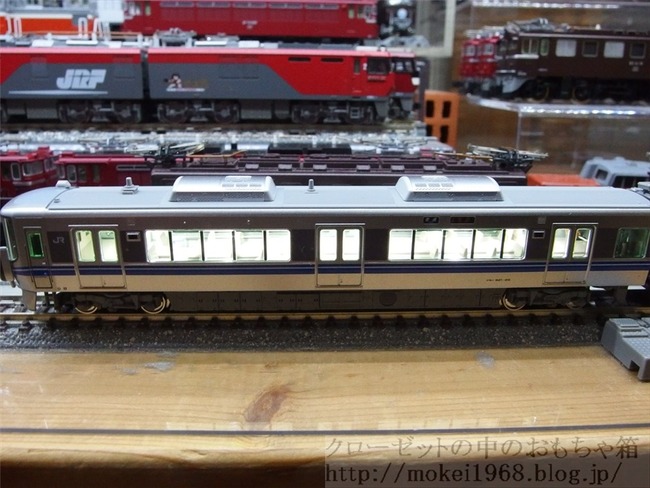

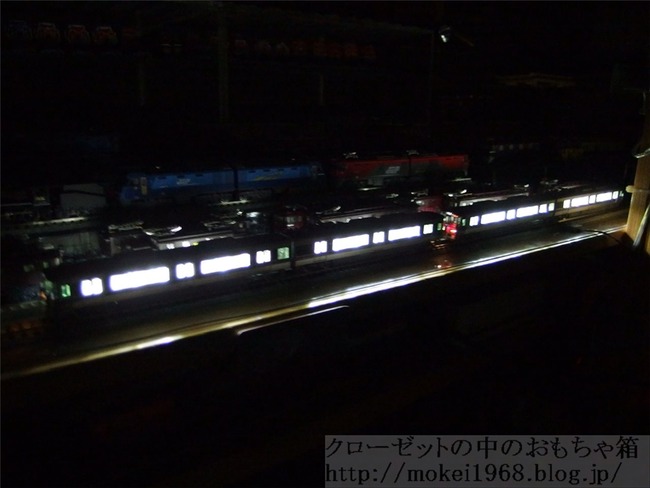

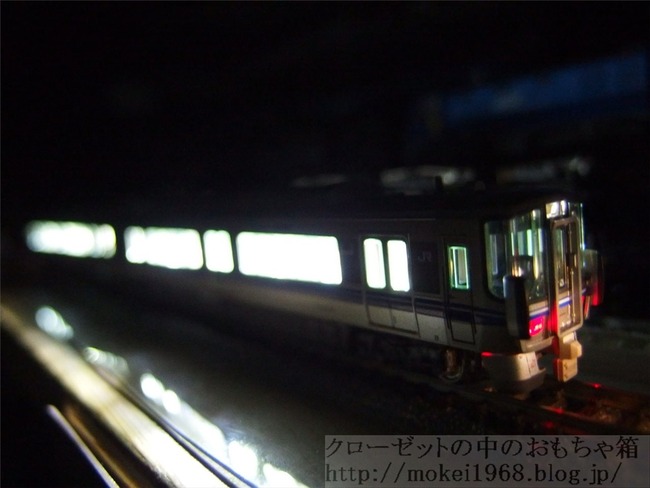

やっぱり室内灯が入り点灯すると良いですね
OLY31849_R
OLY31850_R
OLY31851_R
OLY31853_R
OLY31854_R
OLY31855_R
OLY31856_R

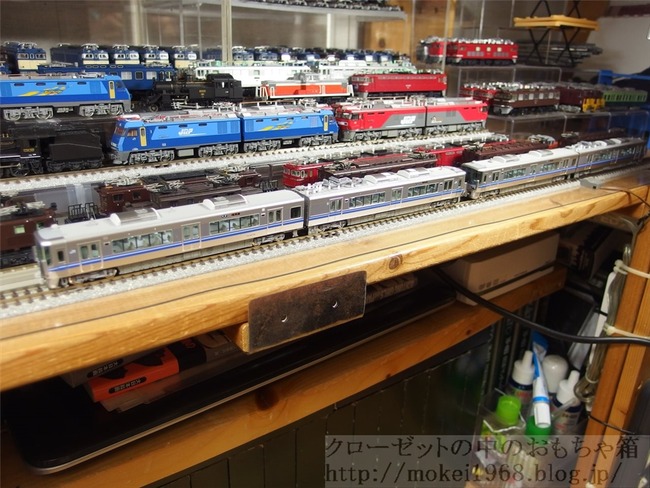

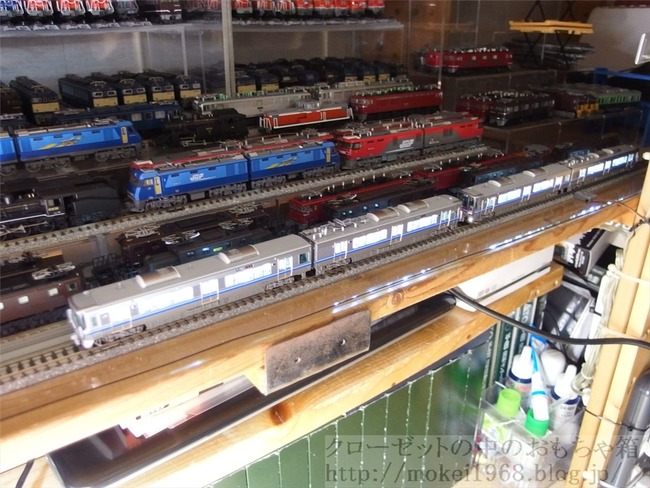

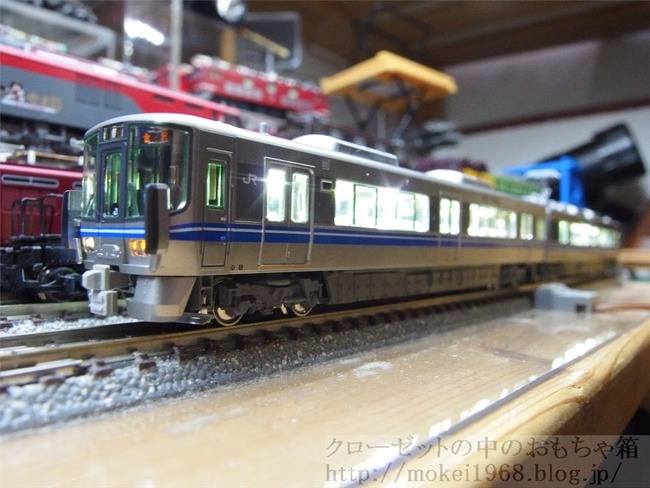

回りを明るくしての撮影 下から覗きあげるとLEDのユニットが見えますが、斜め上や
横からだとそんなに目立ちません。
また、安定して点灯するので良いと思います。
