先般入線しました、クモハ11 400鶴見線
自作テープLED室内灯とヘッドライトの常点灯化及び逆起電流対策を行います。
OLY16871_R
クハ16はT車の為、PWM方式の常点灯が出来るため、ヘッドライトが点灯します。
先にこちらに室内灯を取り付けます。
OLY16872_R
 電球タイプLEDを使用します。
OLY16873_R
 テープLEDとブリッジダイオード
OLY16877_R

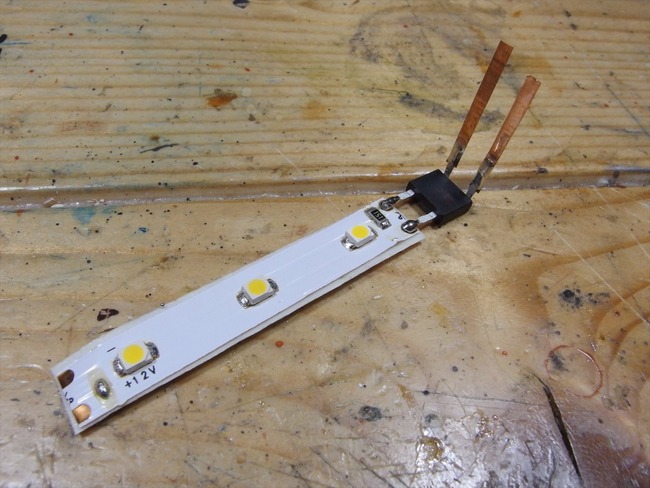

 この様な形に取り付けて室内灯ユニット完成です。
OLY16874_R
OLY16875_R
 点灯テストを行います。発熱等が異常に発生しないか?数分放置してみます。
問題なければ取り付けへ ある程度安全対策は施して下さい、この辺りは自己責任ですので
OLY16878_R

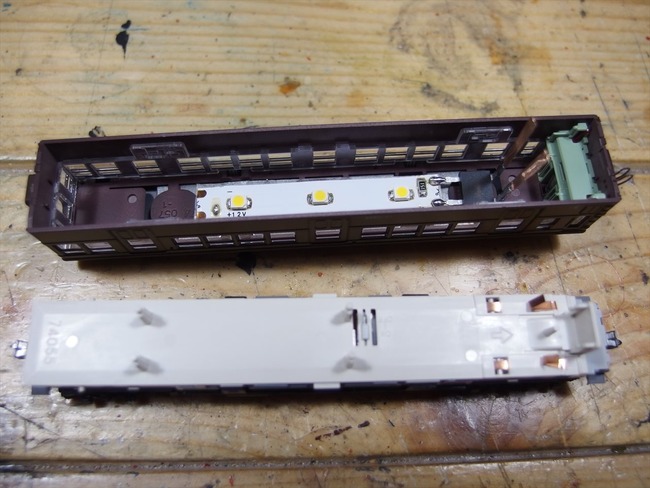

 クハ16に取り付けました。問題なく点灯します、この状態でも30分程放置して確認しました。
OLY16868_R
次クモハ11の方ですが、モーター車の為、コンデンサーが取り付けて有るようでPWM方式で
ヘッドライトが常点灯しません。(この作業前にホコリを払ったら、静電気でホコリが吸い付いた、この後
ちゃんと掃除しました・・・(T_T))
OLY16881_R

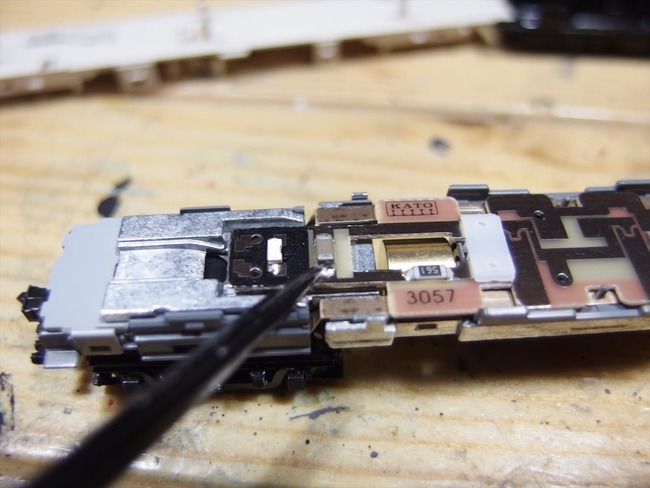

コンデンサーがついています。
OLY16882_R
外して
OLY16883_R

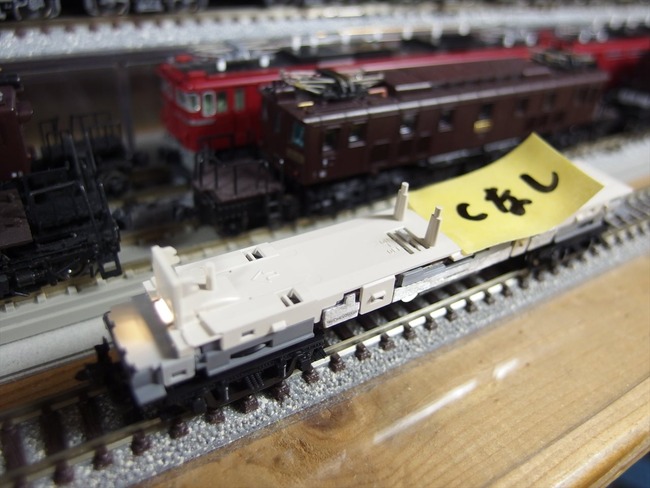

動作テスト、常点灯になりますが、逆起電流による、点滅がひどく発生します。【動画あり下へ】
OLY16888_R

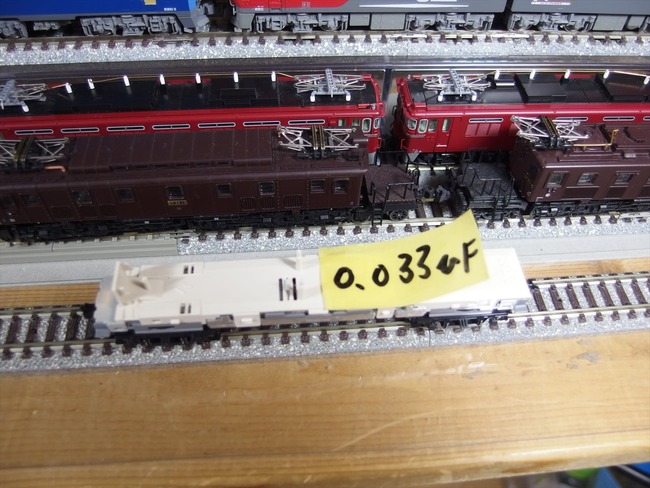

コンデンサーの容量を変更します、0.033μFへ
OLY16889_R
動作確認【動画にて確認ぐださい】
OLY16891_R
室内灯を取り付けます。
OLY16892_R

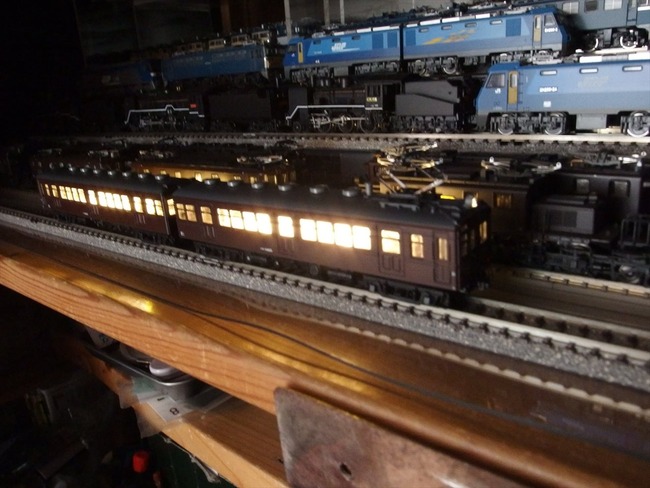

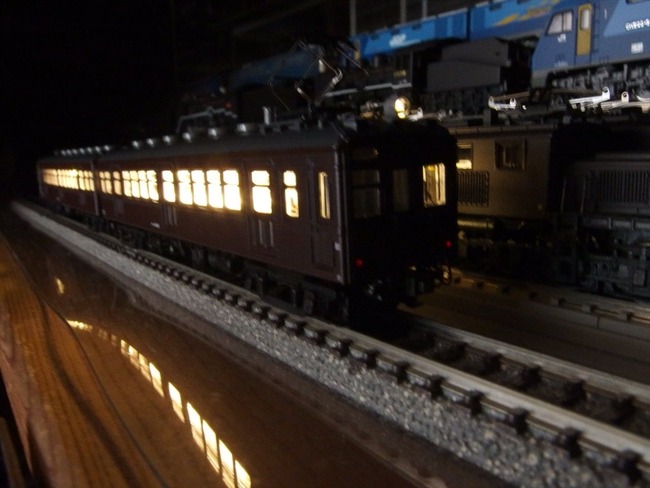

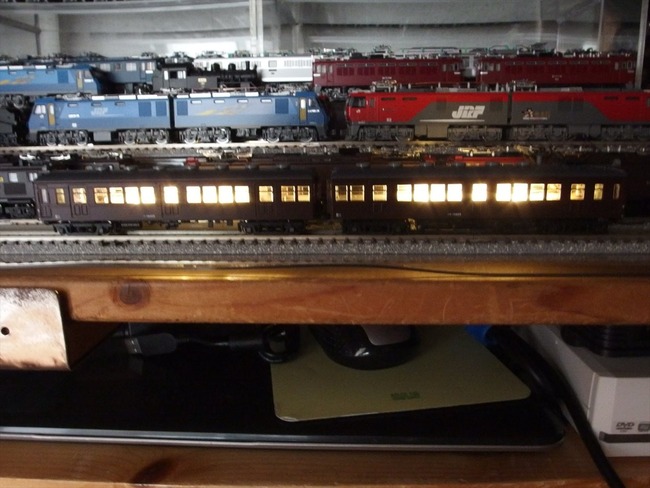

点灯確認、常点灯化と室内灯取り付け完了です。
OLY16893_R
OLY16894_R
旧型国電は電球色が似合うと思います。
