KATO DD13 後期型を常点灯化します。
OLY16725_R
 KATOの製品状態では常点灯しませんので、コンデンサー容量を変更します。
OLY46759_R
 バラします、キャブ部分から
OLY46760_R

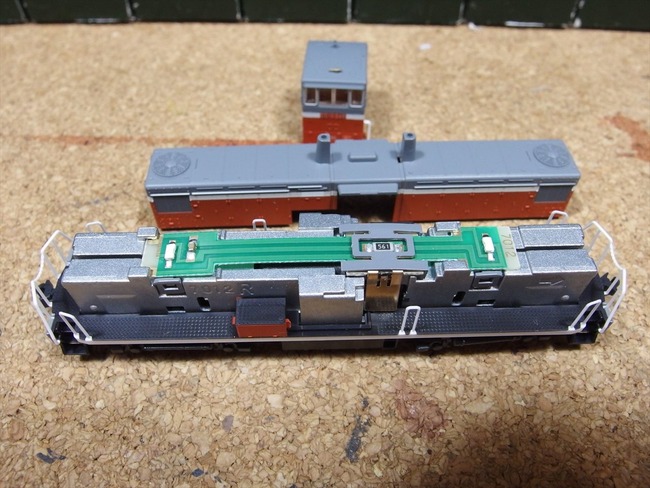

 ボディカバー部分を外します。
OLY46761_R

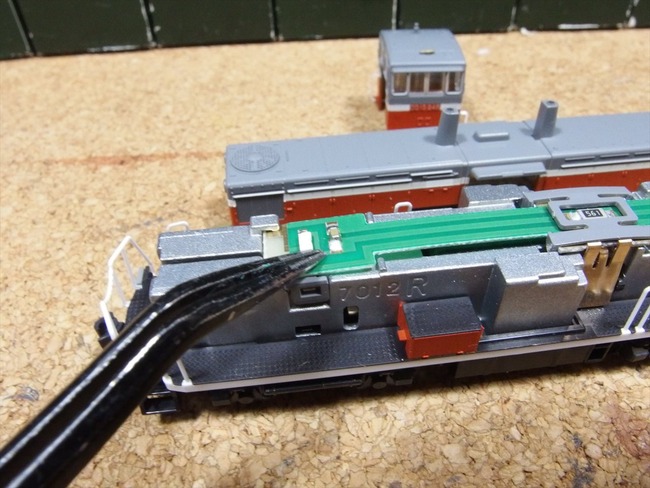

 基板上の小さいコンデンサーを外します。
OLY46762_R

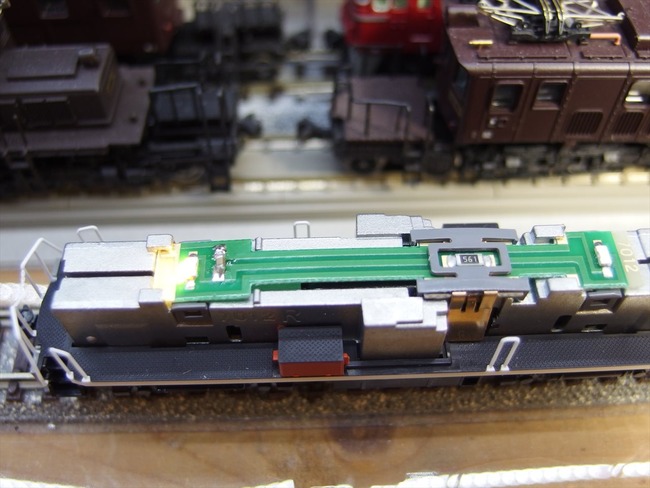

 一旦外した状態で走行テスト、常点灯しますが、
OLY46763_R
 走らせると逆起電流による、進行方向反対側のLEDがかなり点滅します。
OLY46767_R
コンデンサー容量を0.033μFへ 前回のDD13初期型も同じ容量でした。
OLY46768_R

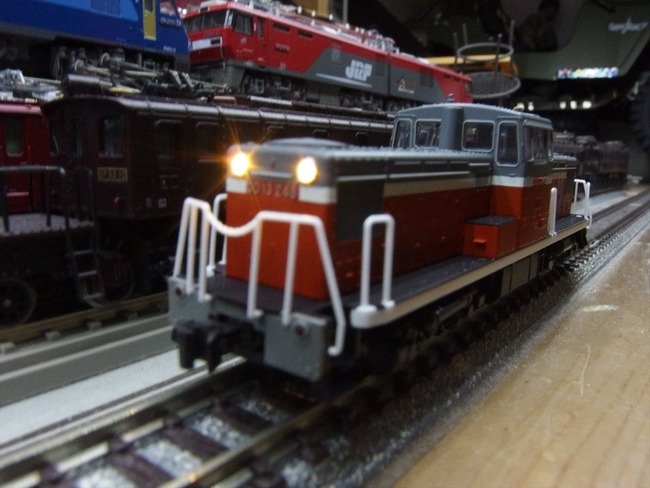

 常点灯の確認と走行時の点滅具合を確認しました。
問題は無いようです。
OLY46771_R
 ボディを戻します。
以上です。
動画も用意しました。
