KATO 旧C11を改造してみる

リニューアルされましたC11が入線しましたので
古い方のC11をちょっと改造してみたいと思います。
OLY62720_R
OLY62721_R
何処まで分解するか、ロッド調整が面倒だからなぁー
OLY62722_R
集煙板は外します
OLY62723_R
OLY62724_R
銘板も削ります
OLY62725_R
OLY62726_R
OLY62727_R
穴埋め等を実施 この後スプレーにて 白サフ、黒塗装 マットコートまで
OLY02751_R
OLY02752_R
OLY02749_R
OLY02750_R
 次は足回りを
OLY02753_R
OLY02754_R
OLY02755_R
OLY02756_R
清掃も兼ねてバラバラ 足回りにプライマーを
OLY12757_R
組み立てなおして 足回りに赤を差し込みました 欧州機風になったかな?
OLY12758_R
OLY12759_R
OLY12760_R
 で、走らせるとピョコピョコになっちゃいました ロッドの調整に失敗しましたねー
改めて分解して調整しないと・・・
また、今度にします・・・疲れた

クローゼットの中のおもちゃ箱 セレクトショップ楽天ROOM リンク




Amazon ホビー カテゴリーリンク Amazon 鉄道模型 カテゴリーリンク
Amazon ラジコン カテゴリーリンク Amazon プラモデル カテゴリーリンク
Amazon エアガン カテゴリーリンク Amazon フィギュア・ドール カテゴリーリンク


送料無料の情報が満載!ネットで買うなら楽天市場   【Yahoo!ショッピング】豊富な品揃え! 探しやすい! TAMIYA SHOP ONLINE  鉄道模型 ホビーサーチ キャラ&ホビー格安あみあみ 『駿河屋』 フィギュア・プラモデル【コトブキヤダイレクト】

次のブログランキングに参加しています!
モチベーションを維持するために、下のボタンを ☆ポチッ☆ とお願いします。
お手数ですが、よろしくお願いします!
鉄道コム


KATO C11 リニューアル車両 クローゼット内環状線へ

KATO リニューアルC11を走行させました
OLY62663_R
OLY62670_R
OLY62671_R
 良いですね 走行がとてもスムーズです。旧型客車はまだ電球の室内灯なので停止状態での
常点灯が出来ません やむなく走行状態を流し撮り
OLY62664_R
OLY62665_R
OLY62666_R
 旧型客車 一両だけテープLED自作室内灯ですが、明るいですねー
でも、電球が暗すぎるんですよね 昔はコレが当たり前でしたが
早々に旧型客車もテープLED室内灯にしたいですねー

クローゼットの中のおもちゃ箱 セレクトショップ楽天ROOM リンク




Amazon ホビー カテゴリーリンク Amazon 鉄道模型 カテゴリーリンク
Amazon ラジコン カテゴリーリンク Amazon プラモデル カテゴリーリンク
Amazon エアガン カテゴリーリンク Amazon フィギュア・ドール カテゴリーリンク


送料無料の情報が満載!ネットで買うなら楽天市場   【Yahoo!ショッピング】豊富な品揃え! 探しやすい! TAMIYA SHOP ONLINE  鉄道模型 ホビーサーチ キャラ&ホビー格安あみあみ 『駿河屋』 フィギュア・プラモデル【コトブキヤダイレクト】

次のブログランキングに参加しています!
モチベーションを維持するために、下のボタンを ☆ポチッ☆ とお願いします。
お手数ですが、よろしくお願いします!
鉄道コム


KATO HOゲージ オハフ33 テープLED自作室内灯取付けその2

KATO HOゲージ オハフ33 ブルー にテープLED自作室内灯取付けます。

テープLEDによる自作室内灯ユニットの作成方法等は下記のリンクにて
Nゲージ鉄道模型用 自作テープLED室内灯の作り方 その1【2017.03追記】


OLY62700_R
部材はNゲージに取り付けているテープLEDと同じ構成です。
ブリッジダイオードにリード板を取付け
OLY62701_R
テープLEDにCRD15mAとブリッジダイオードをはんだ付け
【今回はテストです。CRDをつかってどの程度輝度の変化があるかを確認して
います。実際に使用する場合は容量計算など各自で検討の上実施願います。
くれぐれも事故、破損等無きよう自己責任にて検証をお願いします。
HOの場合、この方法がいいのか?検証を開始したところです。CRDの取り付け位置、ユニット単位
としてどの様にするのがいいのか?検討中です。今回4ユニットLED12個に対してCRD一つですが
2ユニットに対して1個が良いのか?結線方法等について検証して行きます。】


使用しているテープLEDはAmazonで販売しているコレです。かなり安くなりましたねー

OLY62699_R

車台側に給電用のリード板を
OLY62702_R
OLY62703_R
ボディ側天井面にテープLEDを貼り付け
OLY62705_R
OLY62706_R
OLY62707_R
OLY62708_R
OLY62709_R
OLY62711_R
OLY62712_R
ボディと車体を戻して完成 写真だと被写界深度や露出時間の都合でかなり明るく見えますが
肉眼だと私的には良いかなと思うくらいになりました。コレでも明るいと感じるので
あればLEDにマスキングテープを貼ってもいいですし
OLY62713_R
OLY62714_R
OLY62715_R
OLY62716_R
OLY62717_R
 ベンチレーターや手すりを取付けました。
早く機関車届かないかなぁー と言うか線路も買い足さないと・・・
まあ、ボチボチと集められたら良いですね HOも気長に付き合いたいと思います。



クローゼットの中のおもちゃ箱 セレクトショップ楽天ROOM リンク




Amazon ホビー カテゴリーリンク Amazon 鉄道模型 カテゴリーリンク
Amazon ラジコン カテゴリーリンク Amazon プラモデル カテゴリーリンク
Amazon エアガン カテゴリーリンク Amazon フィギュア・ドール カテゴリーリンク


送料無料の情報が満載!ネットで買うなら楽天市場   【Yahoo!ショッピング】豊富な品揃え! 探しやすい! TAMIYA SHOP ONLINE  鉄道模型 ホビーサーチ キャラ&ホビー格安あみあみ 『駿河屋』 フィギュア・プラモデル【コトブキヤダイレクト】

次のブログランキングに参加しています!
モチベーションを維持するために、下のボタンを ☆ポチッ☆ とお願いします。
お手数ですが、よろしくお願いします!
鉄道コム



KATO HOゲージ オハフ33 ブルー 入線 テープLED自作室内灯取付けその1

KATO HOゲージ オハフ33 ブルー 入線
HOゲージ車両で初めての購入品です。
何故 客車なの?ですよね~ 話は単純で、機関車や電車は再生産待ちでして・・・
で、それらが届くまでに自作室内灯を取り付けるべく、予行練習用に一両入線させました。
OLY62672_R
OLY62673_R

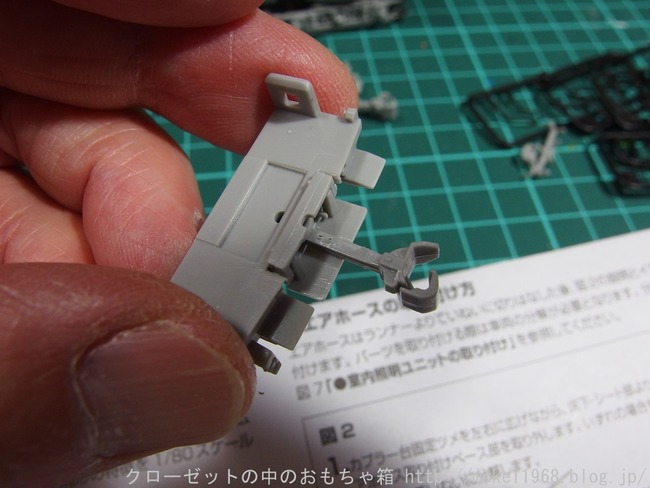

取付部品が結構有りますねー
OLY62674_R
大きいですねー(笑)当たり前か
OLY62675_R
OLY62681_R
OLY62680_R
Nゲージと HOは存在感ありますね やっぱり
OLY62679_R
OLY62678_R
OLY62677_R
OLY62676_R
後付部品を取り付ける前に、テープLEDを使用して自作室内灯を取付けます。
OLY62682_R
OLY62684_R
OLY62685_R
調光していない状態のテープLEDを20センチ LED12個だとかなり明るいです。
OLY62693_R
抵抗でも良いのですが、CRD15mAを使用します。CRDだと一定の電流を流してくれるので
低速や高速でもある程度明るさが一定になるので
OLY62694_R
OLY62695_R
OLY62696_R
OLY62697_R
明るさはもう少し暗くても良いんだとは思いますが、明るいところで走らせるなら
余り暗いのもと思いますので

先日のテープLEDの調光テストはこちらに応用したいと思っていましたので。
実際に目で見たないと明るさってわからないので・・・

で、工作は続く



クローゼットの中のおもちゃ箱 セレクトショップ楽天ROOM リンク




Amazon ホビー カテゴリーリンク Amazon 鉄道模型 カテゴリーリンク
Amazon ラジコン カテゴリーリンク Amazon プラモデル カテゴリーリンク
Amazon エアガン カテゴリーリンク Amazon フィギュア・ドール カテゴリーリンク


送料無料の情報が満載!ネットで買うなら楽天市場   【Yahoo!ショッピング】豊富な品揃え! 探しやすい! TAMIYA SHOP ONLINE  鉄道模型 ホビーサーチ キャラ&ホビー格安あみあみ 『駿河屋』 フィギュア・プラモデル【コトブキヤダイレクト】

次のブログランキングに参加しています!
モチベーションを維持するために、下のボタンを ☆ポチッ☆ とお願いします。
お手数ですが、よろしくお願いします!
鉄道コム




テープLEDに抵抗とCRDを取付け調光テスト 瞬停対策コンデンサも

以前から気になりながらテストを先延ばしにしていました。
テープLEDを用いた自作室内灯を作成していますが、輝度について今一度考えて置きます。

【今回はテストです。単純化して抵抗、CRDをつかってどの程度輝度の変化があるかを確認して
います。実際に使用する場合は容量計算など各自で検討の上実施願います。
くれぐれも事故、破損等無きよう自己責任にて検証をお願いします】

個人的にはNゲージの場合、目線が斜め上から見下ろす事が多く、また、明るい場所で走らせる
ことを考えると、余り暗いと目立たないと考えているので、今まであまり輝度を下げよう
とは考えて来ませんでした。
ただ、今後の事を考えた場合、窓が大きい車両やパノラミックウィンドーの車両では、煌々と
明るすぎるのもと考えますので、今回テストを実施してみました。
OLY52652_R
訳あって電球色のテープLEDを使用します。
OLY52653_R
抵抗は左から 330Ω 510Ω 680Ω 1KΩ CRD15(15mA前後) CRD18(18mA前後)
OLY52658_R
 こちらの写真は一番左に抵抗等を取付けていないノーマルのテープLED
その右から先程の順番で抵抗を取付けて有ります
OLY52659_R
 回りを明るくすると 抵抗の一番大きい1Kのモノが一番暗いです。
CRDは15mAの方が18に比べて若干暗い程度で、抵抗330Ω位かと思います。
OLY52660_R
この状態で1時間程放置しましたが、発熱等は発生していません。
明るさについては、導入する車両によって検討するとして、抵抗とCRDはどちらが?
という判断は避けます。価格的に抵抗の方が安いですし
OLY52661_R
 こちらもテストして見ます。コンデンサーを470μFのものと4.7μFを取付けました。
動画で先の輝度の差異の確認と一緒にコンデンサーの働きも確認しました。
コンデンサーは蓄電池の役割をしますので、容量が大きいと電気を蓄え、電源が切れた際に
電気を供給します。
この特性を活かして、瞬間停電時のチラツキの抑制を期待出来ます。

【コンデンサー使用の場合は、電源喪失後もコンデンサーより電気が供給されることになりますので
使用方法、容量は各自で確認して下さい。個人的には瞬間停電によるチラツキ対策としてはコンデンサー
は不要と考えており、現在は使用して居ません。過去には使用して見ましたが現在は取り外す方向
でいます。】



動画を確認頂くと、470μFの物は、電源切断時直ぐに消えずに若干ですが完全に消えるまで
にタイムラグが発生しています。
容量が多ければもう少し保持出来ると考えますが、この程度なら車両のメンテと保線を
しっかりやったほうがチラツキ対策になるのでは?と考えます。
